binder 09 0116 780 05 09 0116 780 05-20 prírubová zásuvka, 1 ks

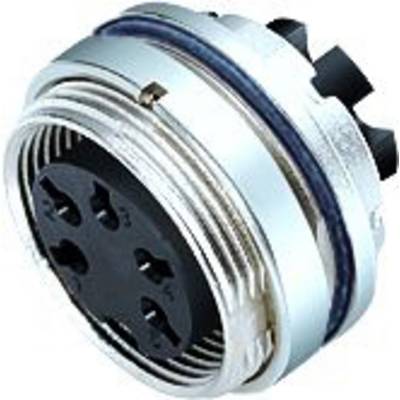

Päťkolíkový valcovitý kovový konektor so závitom, často používaný pre elektrické spoje.

Ilustračný obrázok

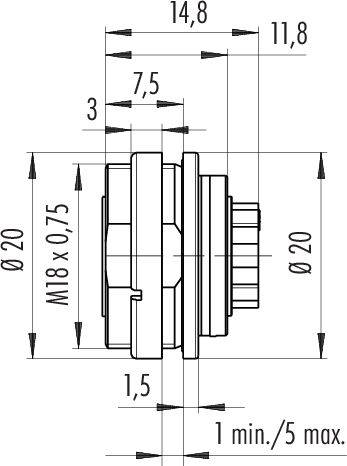

Technický výkres valcovitej súčiastky s popiskami: Priemer 20 mm, dĺžka 14,8 mm, závit M18 x 0,75.

Diagram okrúhleho konektora s piatimi očíslovanými kolíkmi v kruhovom usporiadaní.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

prírubová zásuvka

Počet kontaktov

Pripojenie

krimpované

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Ks

Počet

Celkom (14,99 € / kus)

17,99 €

-17 %

14,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 0116 780 05 Séria 723

M16 IP67 prírubová zásuvka
Počet palíc: 5
netienené
krimpovanie (krimpovacie kontakty je potrebné objednať samostatne)
IP67
UL
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0116 780 05

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná
prírubová zásuvka

Počet kontaktov: 5

Pripojenie: krimpované

Obsah: 1 ks

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál puzdra: zinkový odliatok poniklovaný

Číslo výrobcu: 09 0116 780 05-20

Pólov: 5

Spĺňa RoHS: áno

: IP67

Séria: 723

Na stiahnutie

Datasheet

Datasheet 3214562 binder 09 0116 780 05 09 0116 780 05-20 prírubová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16

Tento text bol preložený strojovo.
