binder 09 0127 300 07 mini guľatý konektor, 1 ks | Conrad Electronic

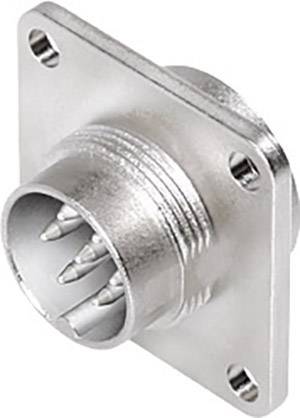

Kovový viacpinový konektor určený na upevnenie na povrchu, vhodný pre elektronické prepojenia.

Ilustračný obrázok

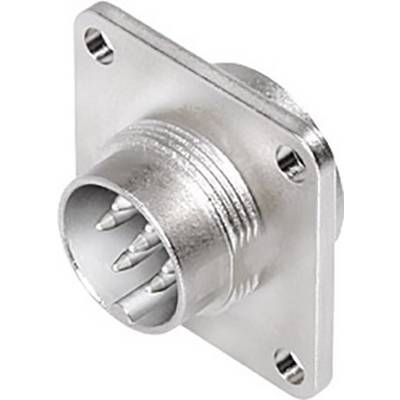

Kovový viacpinový konektor určený na upevnenie na povrchu, vhodný pre elektronické prepojenia.

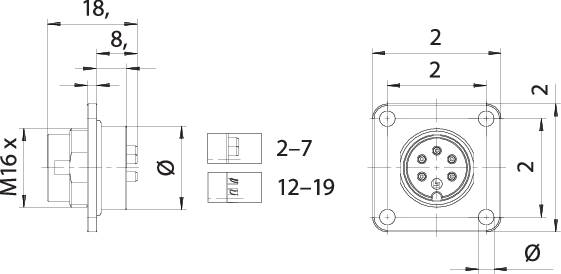

Technický výkres okrúhleho konektora s rozmermi a prípojkami, zobrazuje čelný a bočný pohľad. Obsahuje kótované rozmery.

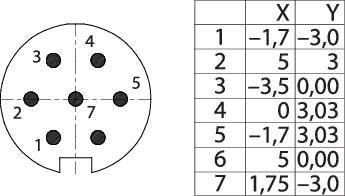

Schéma s ľavej strany s deviatimi očíslovanými kruhmi. Tabuľka napravo zobrazuje 'X', 'Y'-koordináty ku každému číslu: 1(-1,7,-3), 7(1,75,-3).

Technický výkres kruhu s priemerom a kótami. Kruh je umiestnený v strede mriežky.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

7

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

64 Ks

Počet

Ks

Celkom (13,99 € / kus)

15,99 €

-13 %

13,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0127 300 07

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 7

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 125 V

Materiál kontaktu: CuZn

Materiál puzdra: PBT, UL94V-0

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 09 0127 300 07

Pólov: 7

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663625 binder 09 0127 300 07 mini guľatý konektor, 1 ks
