binder 09 0132 300 12 mini guľatý konektor, 1 ks | Conrad Electronic

Štvorcový kovový konektor s ôsmimi kruhovými kontaktmi v kruhovom usporiadaní, určený na elektrickú pripojenie na povrchu.

Ilustračný obrázok

Štvorcový kovový konektor s ôsmimi kruhovými kontaktmi v kruhovom usporiadaní, určený na elektrickú pripojenie na povrchu.

Technický výkres kruhu s vyznačením priemeru a deliacimi čiarami. Rozmery a uhly sú zaznamenané, dôležité pre výrobný postup.

Technický výkres elektrického konektora s rozmermi a konfiguráciou pinov. Zobrazený pohľad spredu a z bočnej strany.

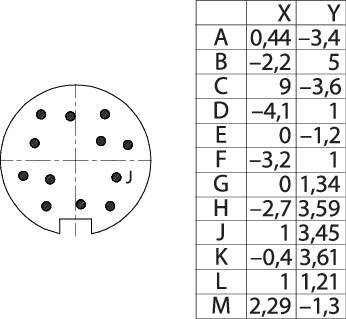

'Diagram kruhovej zástrčky s 10 pinmi na ľavej strane. Vpravo tabuľka so súradnicami X a Y pre písmená A-M.'

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

12

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Okamžité doručenie: St 22. 7.

8 Ks (Posledné kusy skladom)

Počet

Ks

Celkom (24,99 € / kus)

24,99 €

s DPH

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 09 0132 300 12

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 12

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 3 A

Min. teplota: -40 °C

Menovitý prúd - filter: 3 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT, UL94V-0

: 24

Uhol pripojenia: 180°

Číslo výrobcu: 09 0132 300 12

Pólov: 12

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663637 binder 09 0132 300 12 mini guľatý konektor, 1 ks
