binder 09 0174 300 08 mini guľatý konektor, 1 ks | Conrad Electronic

Kovový okrúhly konektor s ôsmimi pinmi a štvorcovou montážnou doskou. Používaný v elektronických zariadeniach na prenos signálu.

Ilustračný obrázok

Kovový okrúhly konektor s ôsmimi pinmi a štvorcovou montážnou doskou. Používaný v elektronických zariadeniach na prenos signálu.

Technický výkres okrúhleho konektora so siedmimi kolíkmi, vedľa tabuľka s X- a Y-súradnicami: symetrické usporiadanie.

Technický výkres kruhu s priemerom 50, dvoma kótovacími čiarami a uhlom 30 stupňov vyznačeným dole.

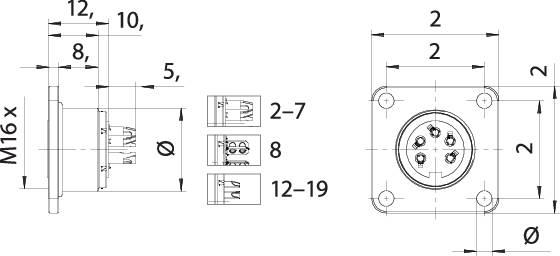

Technický výkres konektora, zobrazujúci čelný a bočný pohľad s rozmermi a pozíciou elektrických pripojení.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

8

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

2 Ks

Počet

Ks

Celkom (19,99 € / kus)

19,99 €

s DPH

Už len 2 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 09 0174 300 08

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 8

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT, UL94V-0

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 09 0174 300 08

Pólov: 8

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663636 binder 09 0174 300 08 mini guľatý konektor, 1 ks
