binder 09 0174 320 08 mini guľatý konektor, 1 ks | Conrad Electronic

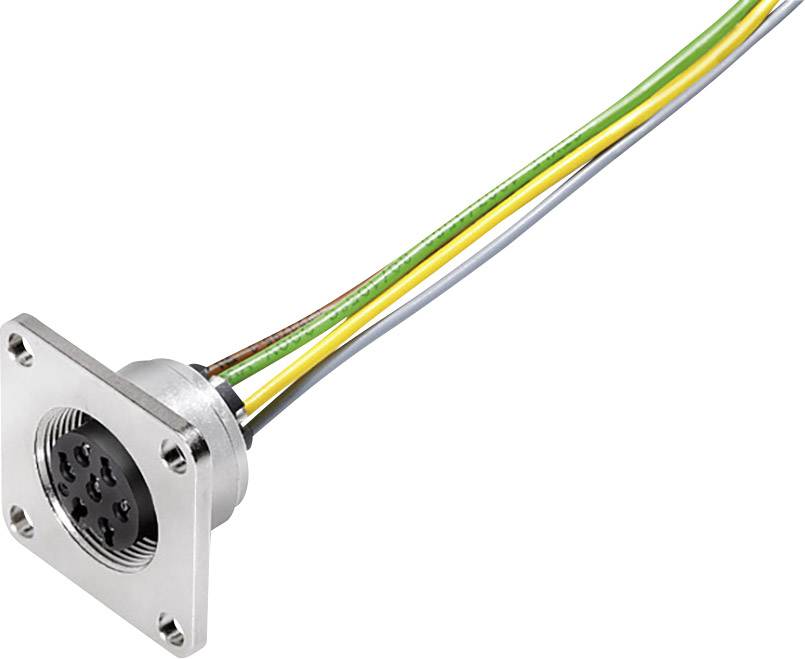

Kovový konektor s viacerými farebnými káblami (žltá, zelená, hnedá, sivá, biela), vhodný pre elektrické prepojenia.

Ilustračný obrázok

Kovový konektor s viacerými farebnými káblami (žltá, zelená, hnedá, sivá, biela), vhodný pre elektrické prepojenia.

Technický nákres kruhu s rozmermi priemeru. Priemer je 30 cm. Čiarkované čiary znázorňujú priesečníky.

Technický výkres guľatého konektora s hlavným pohľadom a bočným pohľadom. Rozmery a otvory sú uvedené v milimetroch.

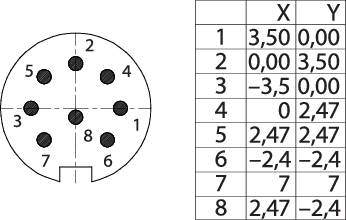

Osempolová konfigurácia konektora s príslušnou tabuľkou XY-koordinát. Tabuľka zobrazuje koordináty pre pozície 1 až 8.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

8

Pripojenie

kábel, otvorené konce

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

18 Ks

Počet

Ks

Celkom (28,99 € / kus)

28,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0174 320 08

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 8

Pripojenie: kábel, otvorené konce

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -30 °C

Menovitý prúd - filter: 5 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 100 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT, UL94V-0

: 22

Uhol pripojenia: 180°

Číslo výrobcu: 09 0174 320 08

Pólov: 8

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663606 binder 09 0174 320 08 mini guľatý konektor, 1 ks
