binder 09 0303 00 02 09 0303 00 02-20 prírubový konektor, 1 ks

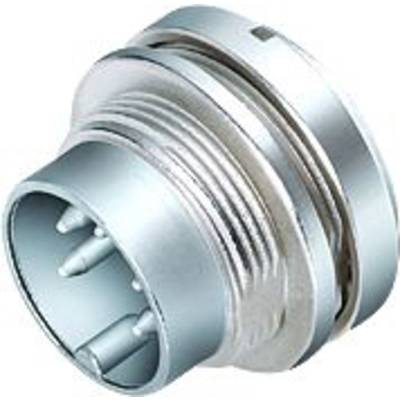

Kovový guľatý konektor s viacerými kolíkmi, vhodný pre elektrické prepojenia, striebornej farby.

Ilustračný obrázok

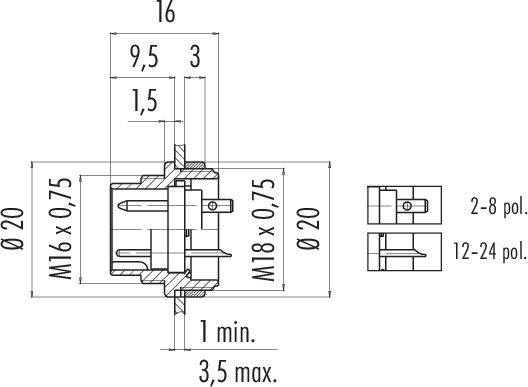

Technický výkres valcového spojovacie prvku s rozmermi: priemer 20 mm, dĺžka 16 mm, závit M16 x 0,75.

Diagram znázorňuje pohľad zhora na guľatý konektor s dvoma očíslovanými konektormi, vľavo označený '2' a vpravo označený '1'.

1/3

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Ks

Počet

Celkom (10,99 € / kus)

13,99 €

-21 %

10,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 0303 00 02 Séria 680

M16 IP40 prírubový konektor
Počet palíc: 2
netienené
spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0303 00 02

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 2

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 7 A

Menovitý prúd - filter: 7 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 09 0303 00 02-20

Pólov: 2

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 680

Na stiahnutie

Datasheet

Datasheet 3214765 binder 09 0303 00 02 09 0303 00 02-20 prírubový konektor, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
