binder 09 0308 90 03 09 0308 90 03-20 prírubová zásuvka, 1 ks

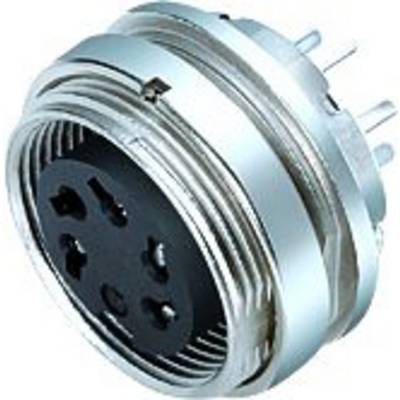

Guľatý elektrický konektor s viacerými kolíkmi, strieborný kryt, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

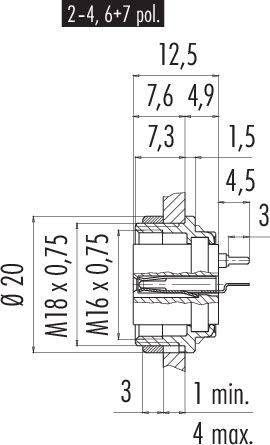

Technický výkres konektora: priemer 20 mm, rozmery a špecifikácie závitu sú uvedené.

Diagram trojpólového konektora. Póly sú očíslované od 1 do 3. Čiara znázorňuje rozloženie pinov.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

prírubová zásuvka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

6027 Ks

Počet

Celkom (12,99 € / kus)

14,99 €

-13 %

12,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 0308 90 03 Séria 680

M16 IP40 prírubová objímka
Počet pólov: 3 DIN
netienené
ponorné spájkovanie
IP40
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0308 90 03

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná
prírubová zásuvka

Počet kontaktov: 3

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 7 A

Menovitý prúd - filter: 7 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

Číslo výrobcu: 09 0308 90 03-20

Pólov: 3

Spĺňa RoHS: áno

: IP40

Séria: 680

Na stiahnutie

Datasheet

Datasheet 3214792 binder 09 0308 90 03 09 0308 90 03-20 prírubová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
