binder 09 0316 09 05 09 0316 09 05-20 prírubová zásuvka, 1 ks

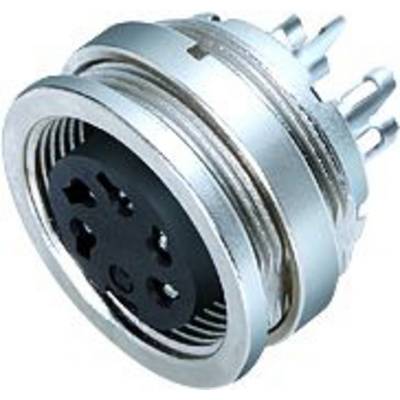

Guľatý kovový konektor s viacerými kontaktnými kolíkmi, vhodný pre elektronické prepojenia.

Ilustračný obrázok

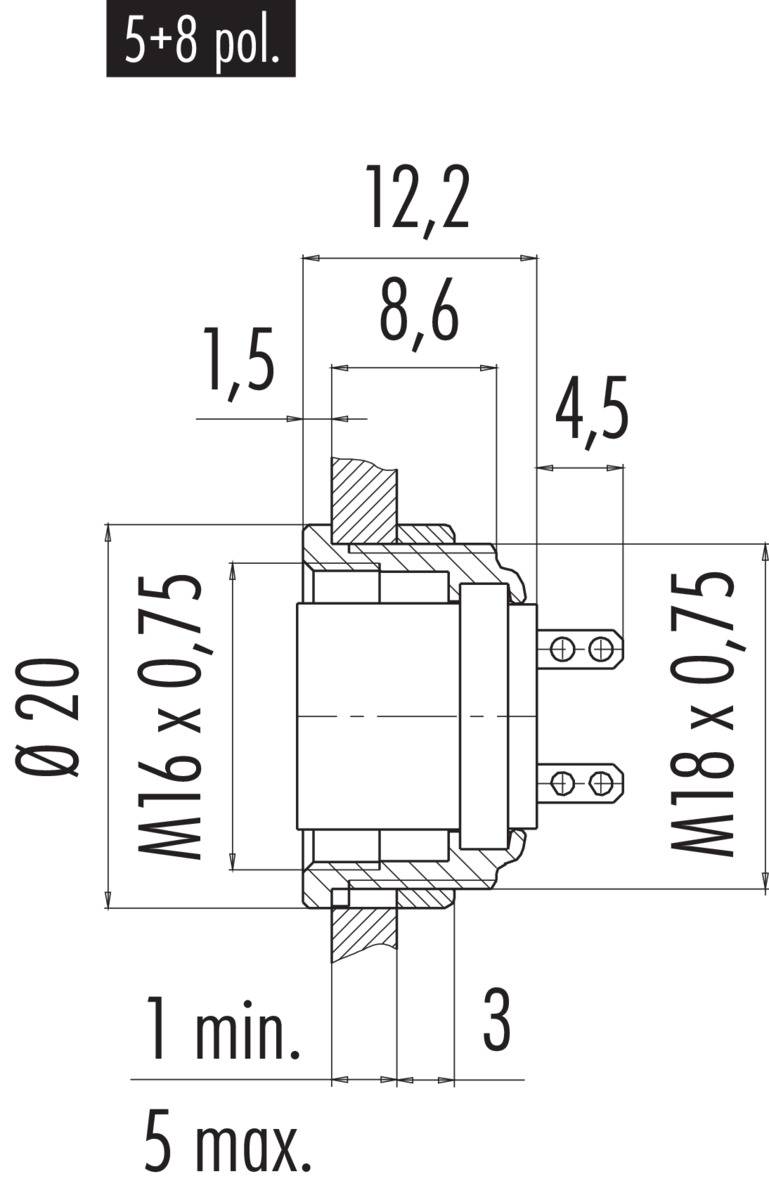

Technický výkres 5+8-pinového konektora s rozmermi: priemer 20, celková dĺžka 12,2, závit M16 a M18.

Schéma konektora s piatimi očíslovanými kruhovými kolíkmi (1 až 5). Kolík 3 hore, kolík 4 vpravo. Slúži na zobrazenie zapojenia kontaktov.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

85 Ks

Počet

Celkom (14,99 € / kus)

14,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 0316 09 05 Séria 680

M16 IP40 prírubová objímka
Počet palíc: 5
netienené
spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0316 09 05

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 09 0316 09 05-20

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 680

Na stiahnutie

Datasheet

Datasheet 3214836 binder 09 0316 09 05 09 0316 09 05-20 prírubová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.
