binder 09 0320 80 05 09 0320 80 05-20 prírubová zásuvka, 1 ks

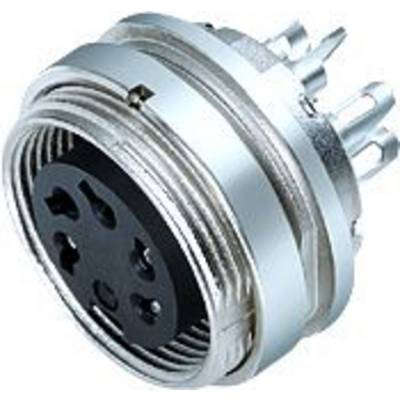

Guľatý, strieborný viacpólový konektor s viacerými kontaktnými kolíkmi v valcovom kovovom púzdre.

Ilustračný obrázok

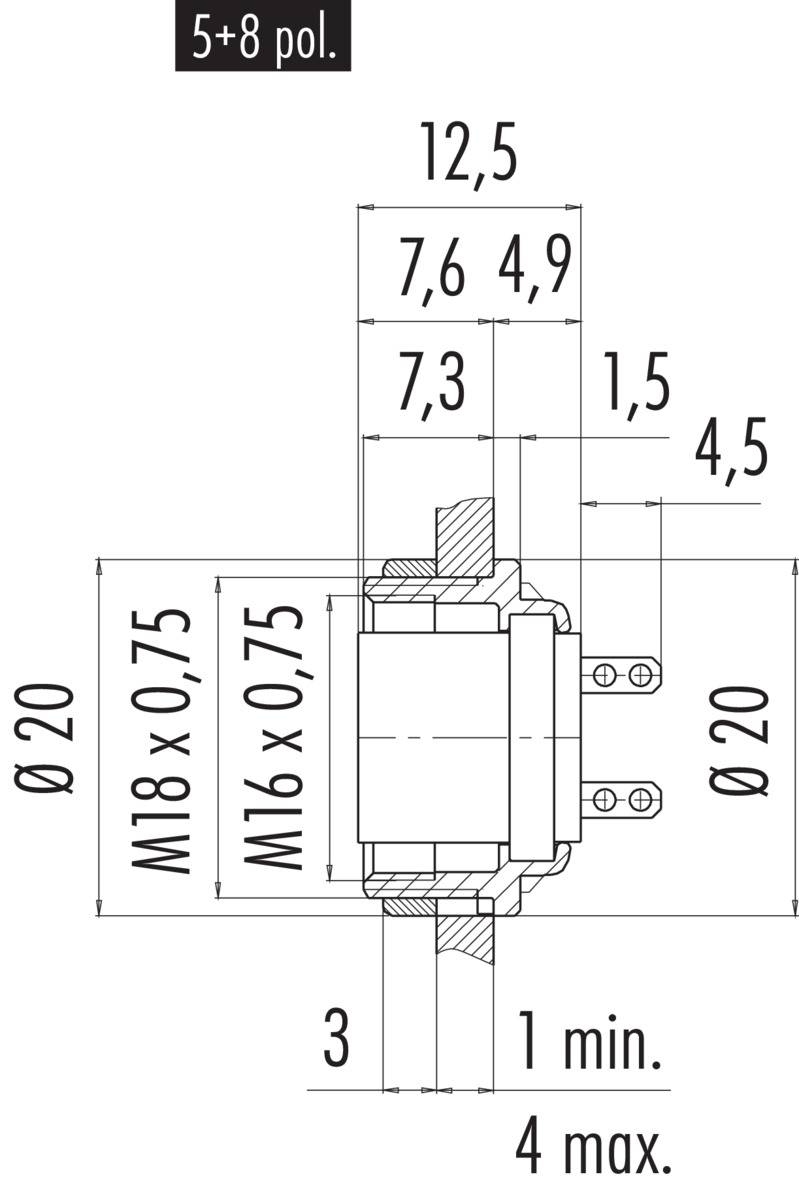

Technický výkres valcového konektora s rozmermi; znázorňuje priemer, hĺbku a polohu kontaktných pinov.

Diagram 5-pinového DIN konektora s očíslovanými kontaktmi. Znázorňuje usporiadanie pinov vnútri konektora.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

prírubová zásuvka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 14. 9.

10 Ks

Počet

Celkom (12,99 € / kus)

12,99 €

s DPH

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 0320 80 05 Séria 680

M16 IP40 prírubová objímka
Počet pólov: 5 (stereo)
netienené
spájkovanie
IP40
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0320 80 05

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná
prírubová zásuvka

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 09 0320 80 05-20

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 680

Na stiahnutie

Datasheet

Datasheet 3214857 binder 09 0320 80 05 09 0320 80 05-20 prírubová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
