binder 09 0336 00 19 09 0336 00 19-20 prírubová zásuvka, 1 ks

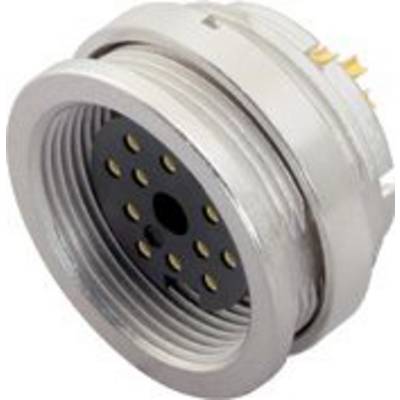

Kruhový kovový konektor s viacerými kontaktmi, používaný pre elektrické prepojenia. Konektor má závit na upevnenie.

Ilustračný obrázok

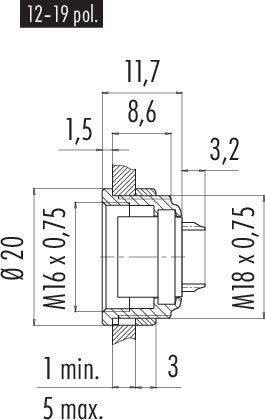

Technický výkres montážneho priestoru s rozmermi: šírka 11,7 mm, hĺbka 8,6 mm, priemer 20 mm, závit M16x0,75 a M18x0,75.

Nákres konektora s písmennými označeniami znázorňuje usporiadanie a označenie 19 okrúhlych pinov v kruhu.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

70 Ks

Počet

Celkom (40,99 € / kus)

40,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 0336 00 19 Séria 680

M16 IP40 prírubová objímka
Počet palíc: 19
netienené
spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0336 00 19

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná

Počet kontaktov: 19

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 24

Číslo výrobcu: 09 0336 00 19-20

Pólov: 19

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 680

Na stiahnutie

Datasheet

Datasheet 3214931 binder 09 0336 00 19 09 0336 00 19-20 prírubová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty, aj tieto miniatúrne konektory sú vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
