binder 09 0431 600 04 mini guľatý konektor, 1 ks | Conrad Electronic

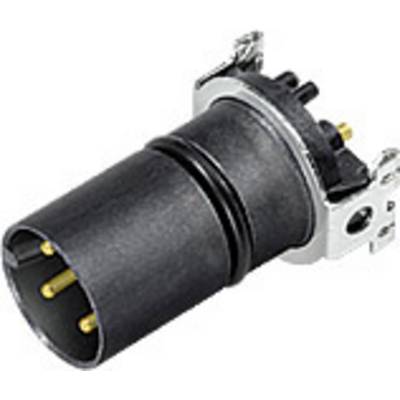

Čierny, valcovitý elektrický konektor s tromi zlatými kolíkmi a strieborným upevňovacím krúžkom.

Ilustračný obrázok

Čierny, valcovitý elektrický konektor s tromi zlatými kolíkmi a strieborným upevňovacím krúžkom.

Technický výkres elektromotora s rozmermi 20x12 jednotiek. Bočný a predný pohľad zobrazujú detaily pripojenia.

Technický výkres skrutky s označením 'Moment utiahnutia', zobrazuje požadovanú minimálnu dĺžku.

Diagram kruhovej zástrčky so štyrmi pinmi. Tabuľka znázorňuje X- a Y-koordináty pinov. Poznámka o tienených verziách.

Technický výkres elektromotora s rozmermi: dĺžka 20 cm, priemer 7 cm. Zobrazenie bočného a čelného pohľadu.

Diagram znázorňuje mechanickú súčiastku. Sú na ňom vyznačené čiarkované čiary pre dĺžkové rozmery a je označený textom 'Uťahovací moment/Tightening torque'.

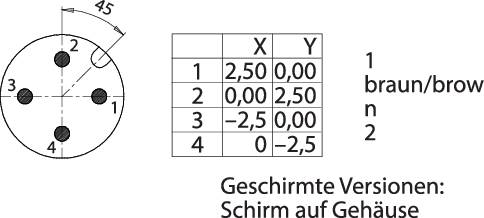

Diagram zapojenia kábla 4-kolíkového konektora s popisom 'Tienené verzie: Tienenie na kryt'. Tabuľka zobrazuje súradnice X a Y v mm.

1/7

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

zástrčka, vstaviteľná

Počet kontaktov

4

Pripojenie

spájkovaný konektor

SMT

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

50 Ks

Počet

Ks

Celkom (8,49 € / kus)

8,49 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0431 600 04

Kategória výrobku: mini guľatý konektor

Prevedenie: zástrčka, vstaviteľná

Počet kontaktov: 4

Pripojenie: spájkovaný konektor
SMT

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 4 A

Min. teplota: -40 °C

Menovitý prúd - filter: 4 A

Uzávierka: Skrutky

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: LCP

Uhol pripojenia: 180°

Číslo výrobcu: 09 0431 600 04

Pólov: 4

Vlastnosti: kódové označenie A

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1664644 binder 09 0431 600 04 mini guľatý konektor, 1 ks
