binder 09 0432 600 04 mini guľatý konektor, 1 ks | Conrad Electronic

Čierny, guľatý elektrický konektor so štyrmi kolíkmi, obklopený strieborným kovovým rámikom.

Ilustračný obrázok

Čierny, guľatý elektrický konektor so štyrmi kolíkmi, obklopený strieborným kovovým rámikom.

Technický výkres motora s pohľadom zhora a priečnym rezom, zobrazujúci rozmery a vnútorné štruktúry potrebné na montáž a konštrukciu.

'Diagram okrúhleho konektorového rozloženia s tabuľkou obsadenia kontaktov: X-pozície pri 0° až 2,5°, Y-pozície pri 0° až 25°.'

Technický výkres strojnej súčiastky s čelným a bočným pohľadom. Zobrazuje detailnú súčasť a jej rozmery.

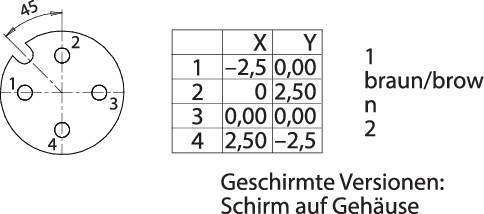

Elektrická schéma zobrazuje kruhovú zásuvku s očíslovanými pinmi a tabuľku so súradnicami 'X' a 'Y'.

1/5

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

zásuvka, vstavateľná

Počet kontaktov

4

Pripojenie

spájkovaný konektor

SMT

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

21 Ks

Počet

Ks

Celkom (7,49 € / kus)

7,49 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0432 600 04

Kategória výrobku: mini guľatý konektor

Prevedenie: zásuvka, vstavateľná

Počet kontaktov: 4

Pripojenie: spájkovaný konektor
SMT

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 4 A

Min. teplota: -40 °C

Menovitý prúd - filter: 4 A

Uzávierka: Skrutky

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: LCP

Uhol pripojenia: 180°

Číslo výrobcu: 09 0432 600 04

Pólov: 4

Vlastnosti: kódové označenie A

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1664626 binder 09 0432 600 04 mini guľatý konektor, 1 ks
