binder 09 0470 00 12 09 0470 00 12-20 prírubová zásuvka, 1 ks

Čierny guľatý konektor s viacerými otvormi, pravdepodobne elektrický sieťový konektor pre vozidlá, ukazuje upevňovacie body.

Ilustračný obrázok

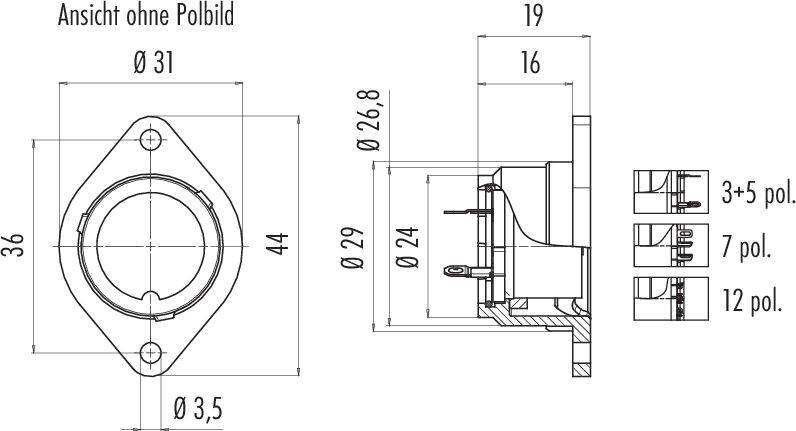

Technický výkres guľatého konektora s rozmermi v milimetroch. Pohľad zhora a pozdĺžny rez s detailným zobrazením pólovosti.

Obrázok 12-pólového DIN konektora s očíslovanými kontaktmi. Kontakty sú usporiadané do kruhu.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

4 Ks

Počet

Celkom (45,99 € / kus)

45,99 €

s DPH

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 0470 00 12 Séria 690

Bajonetová prírubová objímka
Počet palíc: 12
netienené
spájkovanie
IP40

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 8 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Typ montáže: montáž do krytu

Typ: 09 0470 00 12

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná

Počet kontaktov: 12

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Uzávierka: bajonet

Menovité napätie: 125 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT

: AWG 18

Číslo výrobcu: 09 0470 00 12-20

Pólov: 12

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP40

Séria: 690

Na stiahnutie

Datasheet

Datasheet 3215039 binder 09 0470 00 12 09 0470 00 12-20 prírubová zásuvka, 1 ks

Popis

Náš rad napájacích konektorov je vhodný prakticky pre každú nízkonapäťovú a vysokonapäťovú aplikáciu, od bezpečnostných a CCTV systémov cez fieldbus Ethernet komponenty až po AC a DC motory. Niektoré modely spĺňajú požiadavky najextrémnejších prostredí – v interiéri aj exteriéri. K dispozícii sú rôzne možnosti pripojenia, uzamykacie systémy M23, M25 a RD24. Niektoré modely sú schválené ESTI+, UL a VDE. Na rozšírenie rozsahu aplikácie si užívatelia môžu vybrať medzi rovným a pravouhlým káblom a verziou s prírubou.

Charakteristika:

• 3 až 24 kontaktov, aj s +PE
• Trieda ochrany od IP40 do IP69K
• Schválenie UL, VDE a ESTI+
• Formáty káblov a prírub
• Spájka, skrutková svorka, krimpovací spoj a lisovaný kábel
• Tienené verzie
