binder 09 0762 180 05 09 0762 180 05-20 prírubová zásuvka, 1 ks

Čierny valcovitý otočný gombík so strieborným okrajom, pravdepodobne elektrický komponent alebo mechanizmus.

Ilustračný obrázok

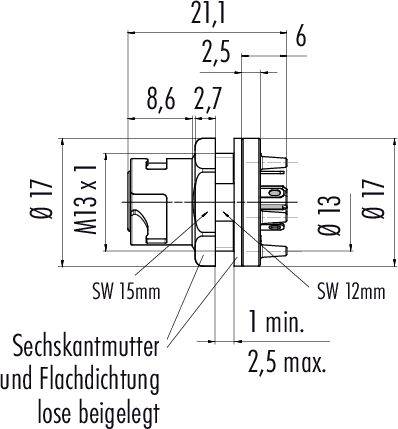

Technická kresba konektora s rozmermi v milimetroch; obsahuje údaje o veľkosti a poznámky ako 'Šesťhranná matica a plochá tesniaca podložka sú priložené voľne'.

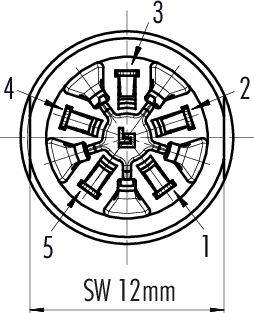

Technický diagram zobrazuje skrutku v priečnom reze. Čísla 1 až 5 označujú detaily. Popis: 'SW 12mm'.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zástrčka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

19 Ks

Počet

Celkom (19,99 € / kus)

19,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 0762 180 05 Séria 670

Bajonetová prírubová objímka NCC
Počet palíc: 5
netienené
spájkovanie
IP54 odpojený

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 15 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 2
Materiál kontaktného telesa: PA
Typ montáže: predná montáž

Typ: 09 0762 180 05

Kategória výrobku: prírubová zásuvka

Prevedenie: zástrčka, rovná

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Uzávierka: bajonet

Menovité napätie: 50 V

Materiál kontaktu: CuSn

Materiál puzdra: PA

: AWG 24

Číslo výrobcu: 09 0762 180 05-20

Pólov: 5

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP54
IP67

Séria: 670

Na stiahnutie

Datasheet

Datasheet 3215135 binder 09 0762 180 05 09 0762 180 05-20 prírubová zásuvka, 1 ks

Popis

Naše subminiatúrne kruhové konektory sú navrhnuté pre mnohé aplikácie, kde veľkosť a integrita signálu hrajú dôležitú úlohu. Modely so zaskakovacím, bajonetovým a push-pull uzamykaním ako aj so skrutkovým uzamykaním M9 ponúkame v dvoch rôznych verziách, s krytím IP40 alebo IP67. Konektory sú dostupné s dvomi až ôsmimi kontaktmi, v rovnej alebo uhlovej verzii a ako prírubové konektory. Rôzne modely majú ponorné alebo spájkované pripojenie a sú k dispozícii s lisovanými káblami v rôznych dĺžkach. Na výrobu našich kruhových konektorov používame vysokokvalitné materiály. Puzdrá a telesá kontaktov sú vyrobené z PUR alebo PVC, kontakty sú vyrobené z pozláteného bronzu alebo pozlátenej mosadze. K dispozícii je sedem rôznych sérií, ktoré presvedčia nasledujúcimi výhodami:

• Voľba uzamknutia
• Trieda ochrany IP40 alebo IP67
• 2 až 8-pólové
• Rovné a šikmé verzie
• Až 1 000 párovacích cyklov

Tento text bol preložený strojovo.
