binder 09 2450 180 05 09 2450 180 05 20 ks

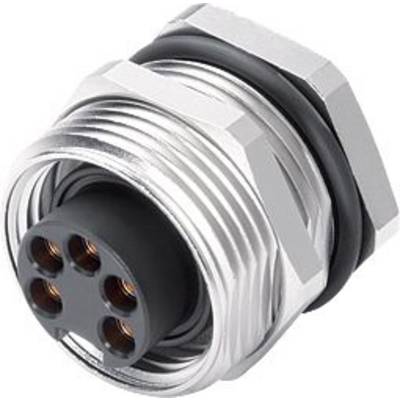

Konektor s piatimi kruhovými pripojeniami a šesťhrannou maticou, vhodný pre priemyselné aplikácie alebo zapojenia.

Ilustračný obrázok

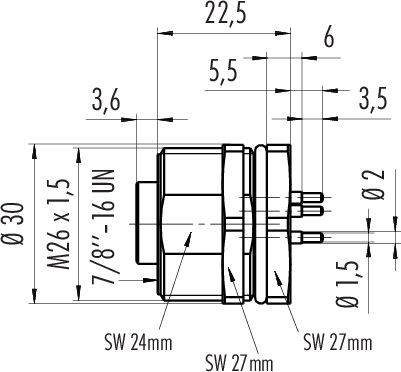

Technický výkres mechanickej komponenty s rozmermi: priemer 30 mm, závit M26 x 1,5. Ďalšie rozmery a závity sú znázornené.

Schéma konektorov s piatimi zásuvkami. Nad schémou je referencia uzemňovacieho symbolu s '3'. Číslovanie v smere hodinových ručičiek.

1/3

Ilustračný obrázok

Prevedenie

zásuvka, rovná

prírubová zásuvka

Počet kontaktov

5 + PE

Pripojenie

spájkovaný konektor

Obsah

20 ks

Menovitý prúd - filter

8 A

Datasheety: (PDF)

Okamžité doručenie: St 22. 7.

5 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (22,45 € / kus)

449,00 €

s DPH

Doprava zadarmo

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

7/8" prírubová zásuvka
Počet pólov: 4+PE
netienené
ponorné spájkovanie
IP68
UL
VDE
skrutkovateľné spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 5mΩ
Skupina izolačných materiálov: I
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Typ montáže: montáž do krytu

Typ: 09 2450 180 05

Prevedenie: zásuvka, rovná
prírubová zásuvka

Počet kontaktov: 5 + PE

Pripojenie: spájkovaný konektor

Obsah: 20 ks

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Uzávierka: skrutka

Počet pólov: áno

Menovité napätie: 300 V
600 V

Materiál kontaktu: CuZn

Materiál puzdra: mosadz poniklovaná

: AWG 18

Číslo výrobcu: 09 2450 180 05

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP68

Séria: 820

Strana pripojenia A: 7/8"

Kontaktná plocha: Au (zlato)

Typ upevnenia: skrutkovacie

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

Na stiahnutie

Datasheet

Datasheet 2560741 binder 09 2450 180 05 09 2450 180 05 20 ks

Popis

Napájacie konektory sa používajú na napájanie striedavých motorov, pohonov a motorových spínačov s vysokým napätím po dlhú dobu, ale aj pre nízkonapäťové aplikácie, ako sú komponenty fieldbus Ethernet a sieťové zariadenia. Ide najmä o kruhové konektory M12, M18 a 7/8 palcov, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Konektory M12 s kódovaním K a S je možné použiť do menovitého napätia 630V AC.

Vlastnosti:

• 9 produktových radov
• Rôzne uzamykacie systémy vrátane M12, M18 a 7/8"
• Kódovanie vrátane M12 - S, -K, -T, -L a -US
• Stupeň krytia od IP20 do IP69K
• 2 až 8 kontaktov vrátane 2+PE, 3+PE a 4+PE
• Tienené a tienené
• PUR a PVC puzdro
• Dĺžky káblov od 0,5 m do 10 m

Tento text bol preložený strojovo.
