binder 09 4203 00 07 09 4203 00 07-20 prírubový konektor, 1 ks

Čiernofarbený, valcovitý elektrický konektor s bielymi nápismi: '8A/250V', '10A/250V' a rôznymi symbolmi.

Ilustračný obrázok

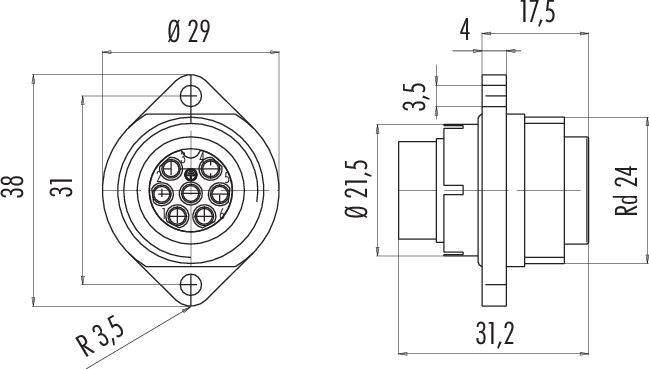

Technický výkres guľatého konektora s rozmermi: priemer 29 mm, vzdialenosť upevnenia 31 mm, priemer zástrčky 21,5 mm.

1/2

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

7 + PE

Pripojenie

krimpované

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

10 Ks

Počet

Celkom (7,49 € / kus)

7,49 €

s DPH

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 4203 00 07 Séria 693

Prírubový konektor RD24
Počet pólov: 6+PE
netienené
krimpovanie (krimpovacie kontakty je potrebné objednať samostatne)
IP67
UL
ESTI+
VDE

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál kontaktného telesa: PBT
Typ montáže: montáž do krytu

Typ: 09 4203 00 07

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 7 + PE

Pripojenie: krimpované

Obsah: 1 ks

Menovitý prúd: 10 A

Menovitý prúd - filter: 10 A

Uzávierka: skrutka

Počet pólov: áno

Menovité napätie: 250 V

Materiál puzdra: PA

: AWG 26 - 16

Číslo výrobcu: 09 4203 00 07-20

Pólov: 7

Maximálny prierez: 1.50 mm²

Prierez min: 0.14 mm²

Rozsah prierezov: 0.14 - 1.50 mm²

: IP67

Séria: 693

Na stiahnutie

Datasheet

Datasheet 3215184 binder 09 4203 00 07 09 4203 00 07-20 prírubový konektor, 1 ks

Popis

Náš rad napájacích konektorov je vhodný prakticky pre každú nízkonapäťovú a vysokonapäťovú aplikáciu, od bezpečnostných a CCTV systémov cez fieldbus Ethernet komponenty až po AC a DC motory. Niektoré modely spĺňajú požiadavky tých najextrémnejších prostredí – v interiéri aj exteriéri. K dispozícii sú rôzne možnosti pripojenia, uzamykacie systémy M23, M25 a RD24. Niektoré modely sú schválené ESTI+, UL a VDE. Na rozšírenie rozsahu aplikácie si užívatelia môžu vybrať medzi rovným a pravouhlým káblom a verziou s prírubou.

Charakteristika:

• 3 až 24 kontaktov, aj s +PE
• Trieda ochrany od IP40 do IP69K
• Schválenie UL, VDE a ESTI+
• Formáty káblov a prírub
• Spájka, skrutková svorka, krimpovací spoj a lisovaný kábel
• Tienené verzie

Tento text bol preložený strojovo.
