binder 09 4707 00 03 09 4707 00 03-20 prírubový konektor, 1 ks

Čierny, guľatý konektor s viacerými kovovými pinmi vnútri, vhodný pre elektrické prepojenia.

Ilustračný obrázok

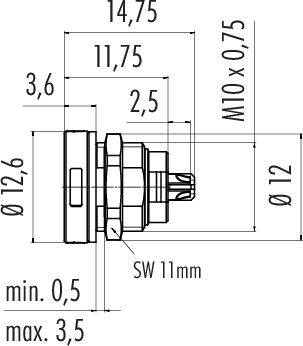

Technický výkres súčiastky s rozmermi: dĺžka 14,75 mm, priemer 12 mm, závit M10x0,75, šírka kľúča SW 11 mm.

Kruh s troma očíslovanými bodmi; bod 1 dole, bod 2 vpravo hore, bod 3 vľavo hore. Čiary sa križujú v strede.

1/3

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (10,99 € / kus)

10,99 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

09 4707 00 03 Séria 420

Push-pull prírubový konektor
Počet palíc: 3
netienené
spájkovanie
IP67

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 8 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 2
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 09 4707 00 03

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 3

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Uzávierka: Micro push pull

Menovité napätie: 125 V

Materiál kontaktu: CuZn

Materiál puzdra: PA

: AWG 26

Číslo výrobcu: 09 4707 00 03-20

Pólov: 3

Maximálny prierez: 0.14 mm²

Rozsah prierezov: 0.14 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 420

Na stiahnutie

Datasheet

Datasheet 3215190 binder 09 4707 00 03 09 4707 00 03-20 prírubový konektor, 1 ks

Popis

Naše subminiatúrne kruhové konektory sú navrhnuté pre mnohé aplikácie, kde veľkosť a integrita signálu hrajú dôležitú úlohu. Modely so zaskakovacím, bajonetovým a push-pull uzamykaním ako aj so skrutkovým uzamykaním M9 ponúkame v dvoch rôznych verziách, s krytím IP40 alebo IP67. Konektory sú dostupné s dvomi až ôsmimi kontaktmi, v rovnej alebo uhlovej verzii a ako prírubové konektory. Rôzne modely majú ponorné alebo spájkované pripojenie a sú k dispozícii s lisovanými káblami v rôznych dĺžkach. Na výrobu našich kruhových konektorov používame vysokokvalitné materiály. Puzdrá a telesá kontaktov sú vyrobené z PUR alebo PVC, kontakty sú vyrobené z pozláteného bronzu alebo pozlátenej mosadze. K dispozícii je sedem rôznych sérií, ktoré presvedčia nasledujúcimi výhodami:

• Voľba uzamknutia
• Trieda ochrany IP40 alebo IP67
• 2 až 8-pólové
• Rovné a šikmé verzie
• Až 1 000 párovacích cyklov

Tento text bol preložený strojovo.
