binder 09 4928 00 07 09 4928 00 07-20 prírubová zásuvka, 1 ks

Strieborný, guľatý kovový prvok so závitom a niekoľkými malými zlatými konektormi na zadnej strane.

Ilustračný obrázok

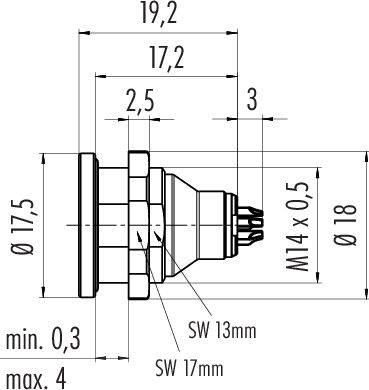

Technický výkres konektora s rozmermi v milimetroch, znázorňujúci priemer, dĺžku a veľkosti otvorov pre skrutkovací kľúč.

Schéma zapojenia 7-kolíkového konektora s číslovanými pinmi od 1 do 7, znázornené v kruhovom usporiadaní.

1/3

Ilustračný obrázok

Kategória výrobku

prírubová zásuvka

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

11 Ks

Počet

Celkom (43,99 € / kus)

46,99 €

-6 %

43,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 4928 00 07 Séria 430

Push-pull prírubová zásuvka
Počet palíc: 7
tienený
spájkovanie
IP67

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: I
Stupeň znečistenia: 2
Materiál telesa kontaktu: PUR/PA
Typ montáže: montáž do krytu

Typ: 09 4928 00 07

Kategória výrobku: prírubová zásuvka

Prevedenie: zásuvka, rovná

Počet kontaktov: 7

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Uzávierka: Tlačiť ťahať

Menovité napätie: 125 V

Materiál kontaktu: CuSn

: AWG 26

Číslo výrobcu: 09 4928 00 07-20

Pólov: 7

Maximálny prierez: 0.14 mm²

Rozsah prierezov: 0.14 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 430

Na stiahnutie

Datasheet

Datasheet 3215311 binder 09 4928 00 07 09 4928 00 07-20 prírubová zásuvka, 1 ks

Popis

Naše subminiatúrne kruhové konektory sú navrhnuté pre mnohé aplikácie, kde veľkosť a integrita signálu hrajú dôležitú úlohu. Modely so zaskakovacím, bajonetovým a push-pull uzamykaním ako aj so skrutkovým uzamykaním M9 ponúkame v dvoch rôznych verziách, s krytím IP40 alebo IP67. Konektory sú dostupné s dvomi až ôsmimi kontaktmi, v rovnej alebo uhlovej verzii a ako prírubové konektory. Rôzne modely majú ponorné alebo spájkované pripojenie a sú k dispozícii s lisovanými káblami v rôznych dĺžkach. Na výrobu našich kruhových konektorov používame vysokokvalitné materiály. Púzdra a telesá kontaktov sú vyrobené z PUR alebo PVC, kontakty sú vyrobené z pozláteného bronzu alebo pozlátenej mosadze. K dispozícii je sedem rôznych sérií, ktoré presvedčia nasledujúcimi výhodami:

• Voľba uzamknutia
• Trieda ochrany IP40 alebo IP67
• 2 až 8-pólové
• Rovné a šikmé verzie
• Až 1 000 párovacích cyklov
