binder 09 5246 00 04 adaptér akčného / snímacieho člena, 09 5246 00 04-20, piny: 4, 1 ks

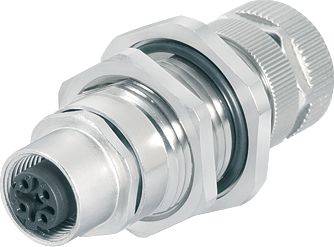

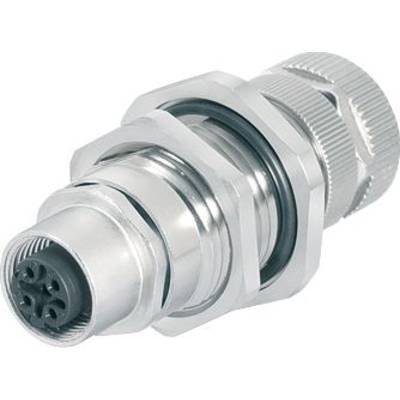

Kovový guľatý konektor s viacerými pinmi, vhodný pre priemyselné aplikácie, vykazuje robustný dizajn a precízne spracovanie.

Ilustračný obrázok

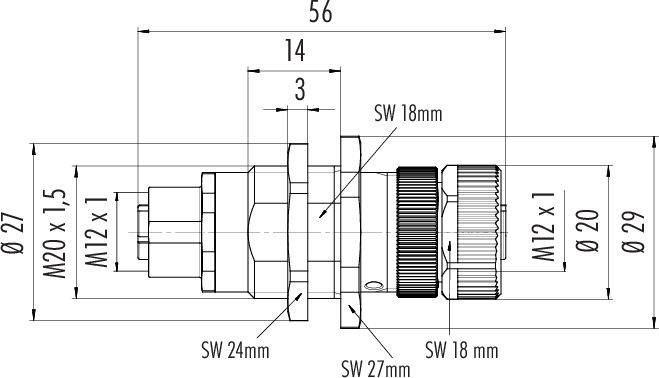

Technický výkres konektora s podrobnými rozmermi v milimetroch. Závitové skrutky a priemer sú vyznačené.

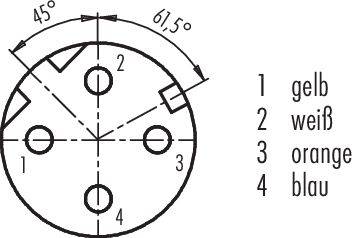

Diagram konektora so štyrmi číslovanými kruhmi a uhlami. Čísla sú prepojené farbami: 1 žltá, 2 biela, 3 oranžová, 4 modrá.

1/3

Ilustračný obrázok

Kategória výrobku

adaptér akčného / snímacieho člena

Prevedenie

adaptér

Strana pripojenia A

M12

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

Doručenie: St 29. 7.

66 Ks

Počet

Celkom (71,99 € / kus)

75,99 €

-5 %

71,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

09 5246 00 04 Séria 825

Adaptér M12-D
Počet palíc: 4
TIENENÁ
pripojiteľné
IP67
UL

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Typ montáže: montáž do krytu

Typ: 09 5246 00 04

Kategória výrobku: adaptér akčného / snímacieho člena

Prevedenie: adaptér

Strana pripojenia A: M12

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: zástrčka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ D

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: D kódovanie

Typ upevnenia: skrutkovacie

Číslo výrobcu: 09 5246 00 04-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216651 binder 09 5246 00 04 adaptér akčného / snímacieho člena, 09 5246 00 04-20, piny: 4, 1 ks

Popis

binder ponúka 7 rôznych kruhových konektorov na prenos signálu a dát v moderných, automatizovaných továrňach. Ide predovšetkým o kruhové konektory M8, M12 a M16, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Pokiaľ ide o prenos dát, náš najnovší tienený konektor M12 s kódovaním X zvládne prenosové rýchlosti až impozantných 10 Gbit/s.

Charakteristika:

• 6 produktových radov
• Rôzne uzamykacie systémy vrátane M8, M12 a M16
• Kódovanie vrátane M12 - B, -D a -X
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov
• Tienené a tienené
• PUR a PVC káble
• Dĺžky káblov od 0,5 m do 10 m

Tento text bol preložený strojovo.
