binder 09 6520 000 12 Subminiatúrne guľatý konektor, 1 ks | Conrad Electronic

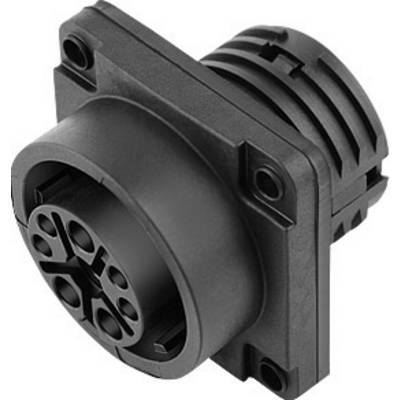

Čierna zásuvka so zakončením v kruhovom tvare a robustným krytom, vhodná pre priemyselné alebo technické aplikácie.

Ilustračný obrázok

Čierna zásuvka so zakončením v kruhovom tvare a robustným krytom, vhodná pre priemyselné alebo technické aplikácie.

Technický výkres konektora; zobrazuje pohľad z boku a spredu s rozmermi v milimetroch pre plánovanie pripojenia.

Technický výkres kruhovej štruktúry so zploštením dole, s rozmermi a textom 'Alternatíva so zploštením'.

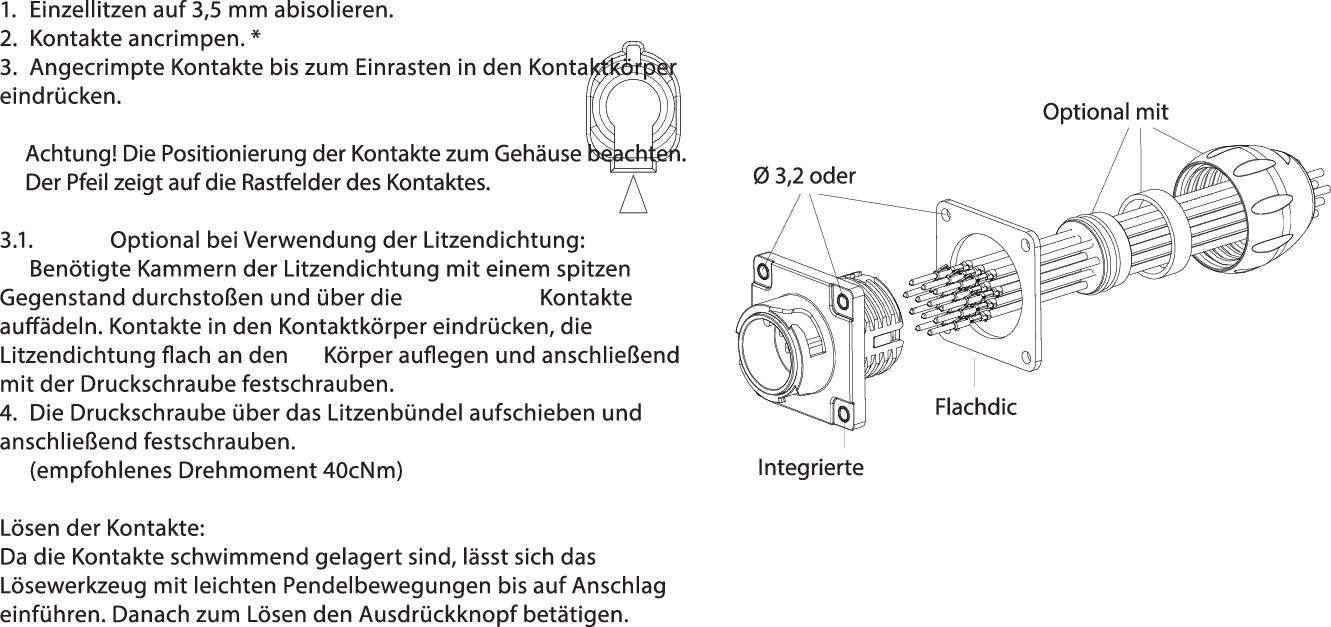

Výkres rozloženého pohľadu konektora s popiskami jednotlivých súčastí: púzdro, kontaktné vložky a voliteľné prvky ako kryty.

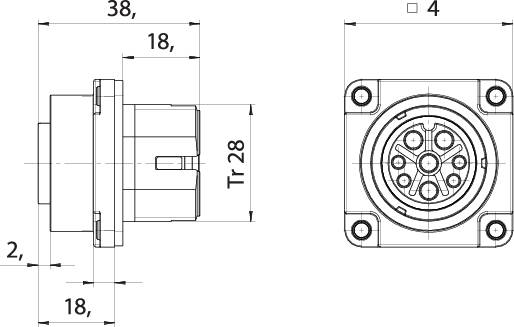

Technický výkres guľatého konektora, bočný a čelný pohľad s rozmermi v milimetroch.

Alternatívny technický náčrt s okrúhlou hlavnou časťou s priemerom 25 mm a so skosením.

Výkres rozloženého elektrického konektora s podrobnými popiskami jednotlivých súčastí. Obsahuje pokyny pre montáž a bezpečnostné opatrenia.

1/7

Ilustračný obrázok

Kategória výrobku

Subminiatúrne guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

12

Pripojenie

krimpované

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

10 Ks

Počet

Ks

Celkom (15,99 € / kus)

17,99 €

-11 %

15,99 €

s DPH

Už len 10 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 09 6520 000 12

Kategória výrobku: Subminiatúrne guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 12

Pripojenie: krimpované

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 5 A

Min. teplota: -40 °C

Menovitý prúd - filter: 5 A

Počet pólov: nie

Menovité napätie: 250 V

Materiál puzdra: PA

Uhol pripojenia: 180°

Číslo výrobcu: 09 6520 000 12

Pólov: 12

: IP68
IP69K

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1665969 binder 09 6520 000 12 Subminiatúrne guľatý konektor, 1 ks
