binder 09 9765 20 04 09 9765 20 04-20 prírubový konektor, 1 ks

Čierno-zlatý viacpinový konektor s vrúbkovaným puzdrom. Vhodný pre elektronické prepojenia.

Ilustračný obrázok

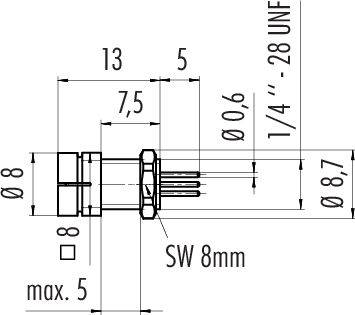

Technický výkres konektora s rozmermi: celková dĺžka 13 mm, vonkajší priemer 8 mm, veľkosť kľúča SW 8 mm.

Diagram 4-pólového konektora s očíslovanými kontaktmi: 1, 2, 3, 4. Zobrazuje pozície pripojení v priečnom reze.

1/3

Ilustračný obrázok

Kategória výrobku

prírubový konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

300 Ks

Počet

Celkom (7,99 € / kus)

€

Nahlásiť právny incident

Hlavné benefity

09 9765 20 04 Séria 719

Zaklapávací prírubový konektor IP40
Počet palíc: 4
netienené
ponorné spájkovanie
IP40

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 1
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 09 9765 20 04

Kategória výrobku: prírubový konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 4

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Uzávierka: zaklapnúť

Menovité napätie: 60 V

Materiál kontaktu: CuZn

Materiál puzdra: PA

Číslo výrobcu: 09 9765 20 04-20

Pólov: 4

Spĺňa RoHS: áno

: IP40

Séria: 719

Na stiahnutie

Datasheet

Datasheet 3215340 binder 09 9765 20 04 09 9765 20 04-20 prírubový konektor, 1 ks

Popis

Naše subminiatúrne kruhové konektory sú navrhnuté pre mnohé aplikácie, kde veľkosť a integrita signálu hrajú dôležitú úlohu. Modely so zaskakovacím, bajonetovým a push-pull uzamykaním ako aj so skrutkovým uzamykaním M9 ponúkame v dvoch rôznych verziách, s krytím IP40 alebo IP67. Konektory sú dostupné s dvomi až ôsmimi kontaktmi, v rovnej alebo uhlovej verzii a ako prírubové konektory. Rôzne modely majú ponorné alebo spájkované pripojenie a sú k dispozícii s lisovanými káblami v rôznych dĺžkach. Na výrobu našich kruhových konektorov používame vysokokvalitné materiály. Puzdrá a telesá kontaktov sú vyrobené z PUR alebo PVC, kontakty sú vyrobené z pozláteného bronzu alebo pozlátenej mosadze. K dispozícii je sedem rôznych sérií, ktoré presvedčia nasledujúcimi výhodami:

• Voľba uzamknutia
• Trieda ochrany IP40 alebo IP67
• 2 až 8-pólové
• Rovné a šikmé verzie
• Až 1 000 párovacích cyklov

Tento text bol preložený strojovo.
