binder 76 0232 0011 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0232 0011 00008-0200-20, piny: 8,

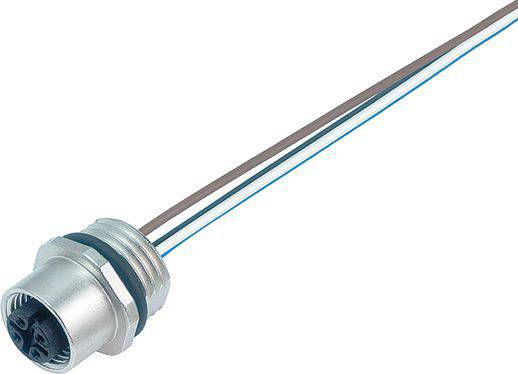

Strieborný, valcovitý konektor s tromi vyčnievajúcimi farebnými káblami na bielom pozadí.

Ilustračný obrázok

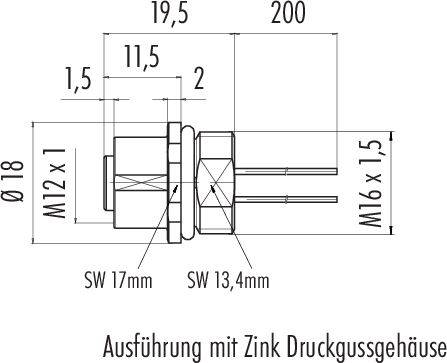

Bočný technický výkres konektora s valcovým krytom z tlakovo liatého zinku, viditeľné rozmery a údaje o závite.

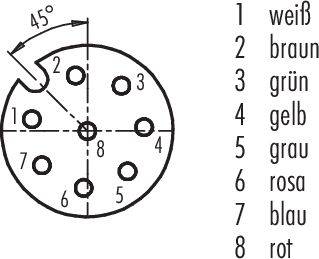

Diagram DIN konektora s ôsmimi očíslovanými pinmi. Vľavo šípka ukazuje 45 stupňov. Vpravo sú farby priradené jednotlivým pinom.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Ks

Počet

Celkom (37,99 € / kus)

37,99 €

s DPH

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

76 0232 0011 00008-0200 séria 763

Prírubová objímka M12-A
Počet palíc: 8
netienené
Pramene
IP68
UL
M16x1,5

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 76 0232 0011 00008-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: Otvorené konce káblov

Typ závitu, šírka pripojenie: M16

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 0232 0011 00008-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216713 binder 76 0232 0011 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0232 0011 00008-0200-20, piny: 8,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
