binder 76 0431 0111 00012-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0431 0111 00012-0200-20, piny: 12

Konektor M12 so skrutkovým spojením s troma farebnými vodičmi (čierna, modrá, červená, biela), vhodný pre priemyselné aplikácie.

Ilustračný obrázok

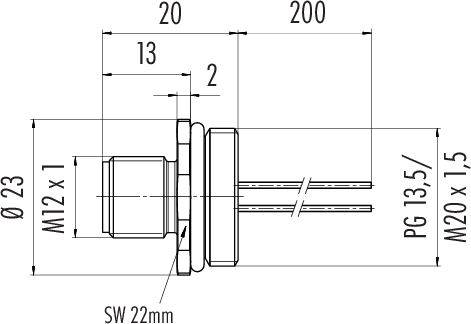

Technický výkres valcovitého komponentu s M12 x 1, PG 13,5/M20 x 1,5 závitmi, priemerom 23 mm, dĺžkou 200 mm.

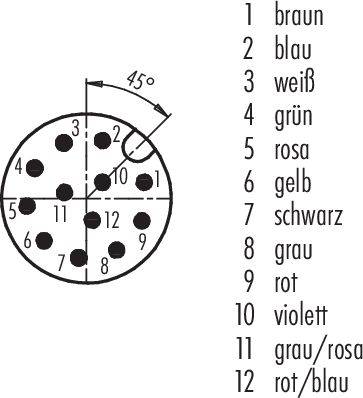

Kruhový diagram s 12 číslovanými bodmi, 45-stupňová línia smeruje z centra von. Napravo zoznam farebného priradenia od 1 do 12: hnedá, modrá, biela, zelená, ružová, žltá, čierna, sivá, červená, fialová, sivá/ružová, červená/modrá.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

18 Ks

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

76 0431 0111 00012-0200 séria 763

Prírubový konektor M12-A
Počet palíc: 12
netienené
Pramene
IP68
UL
M20 x 1,5

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 76 0431 0111 00012-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 12

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.14 mm²

Pripojenie: Otvorené konce káblov

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 0431 0111 00012-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216743 binder 76 0431 0111 00012-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0431 0111 00012-0200-20, piny: 12

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
