binder 76 0531 1011 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0531 1011 00004-0200-20, piny: 4,

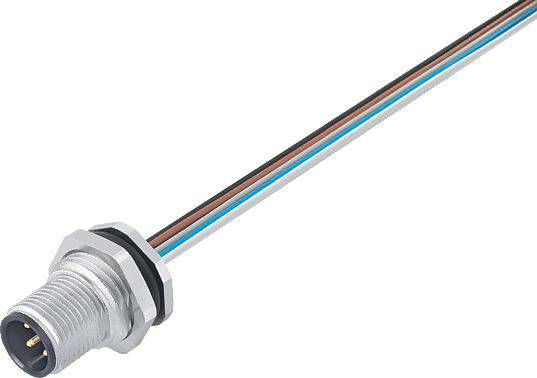

Kovové elektrické konektory s farebnými vodičmi v čiernej, hnedej, modrej a bielej farbe. Vhodné pre priemyselné použitie.

Ilustračný obrázok

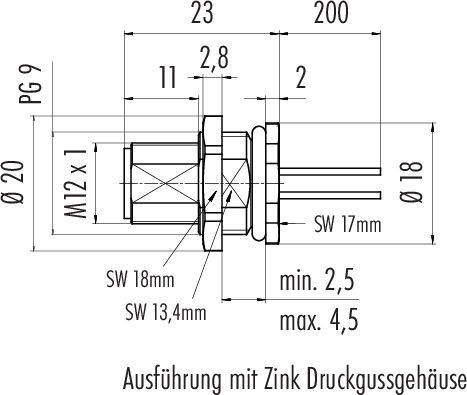

'Technický výkres konektora s krytom z tlakovo liateho zinku. Rozmery: Dĺžka 200 mm, priemer 20 mm, závit M12, priemer kábla 18 mm. Kľúč 18 mm, kľúč 13,4 mm. Minimálna hĺbka 2,5 mm, maximálna 4,5 mm.'

Diagram okrúhleho konektora so štyrmi pinmi. Pin 1: hnedý, Pin 2: biely, Pin 3: modrý, Pin 4: čierny. Šípka smeruje na 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Ks

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

76 0531 1011 00004-0200 séria 763

Prírubový konektor M12-A
Počet palíc: 4
netienené
Pramene
IP68
UL
PG9 FMT
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Druh obalu: Single

Typ: 76 0531 1011 00004-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: Otvorené konce káblov

Typ závitu, šírka pripojenie: PG9

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 0531 1011 00004-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216748 binder 76 0531 1011 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0531 1011 00004-0200-20, piny: 4,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
