binder 76 0632 1011 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0632 1011 00004-0200-20, piny: 4,

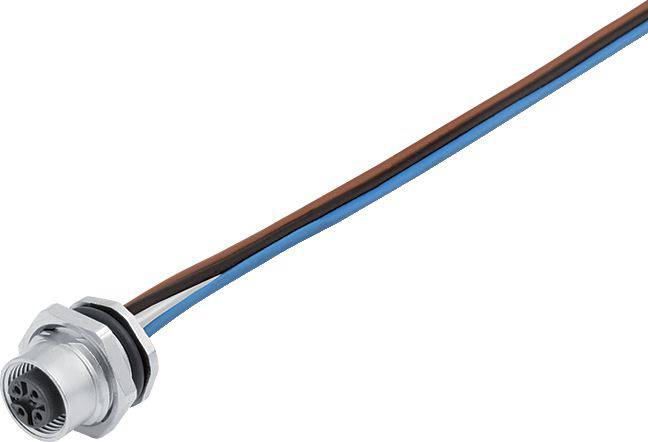

Strieborný kruhový konektor s viacerými farebnými káblami v modrej, hnedej a čiernej farbe, ktoré smerujú doprava.

Ilustračný obrázok

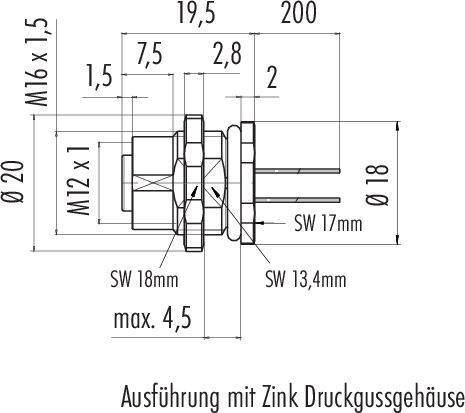

Technický výkres konektora s krytom z tlakovo liateho zinku. Rozmery a veľkosti závitov sú vyznačené. Maximálna dĺžka 200 mm.

Diagram guľatého konektora so štyrmi číslovanými kontaktmi: 1 hnedý, 2 biely, 3 modrý, 4 čierny; 45-stupňové označenie.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

prírubová zásuvka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Ks

Počet

Celkom (25,99 € / kus)

25,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

76 0632 1011 00004-0200 séria 763

Prírubová objímka M12-A
Počet palíc: 4
netienené
Pramene
IP68/IP69K
UL
M16x1,5 FMT
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 76 0632 1011 00004-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
prírubová zásuvka

Strana pripojenia A: M12

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: Otvorené konce káblov

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68/IP69K

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 0632 1011 00004-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216765 binder 76 0632 1011 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 0632 1011 00004-0200-20, piny: 4,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
