binder 76 2531 1111 00005-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 2531 1111 00005-0200-20, piny: 5,

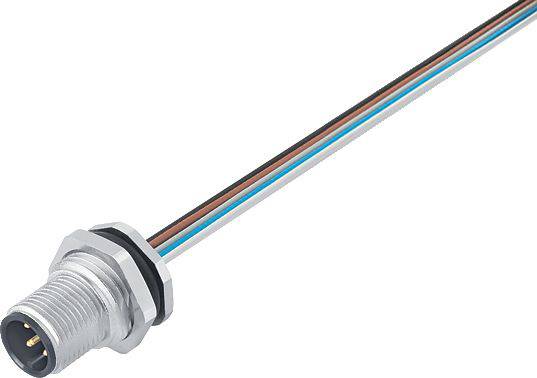

Guľatý, kovový konektor s šiestimi farebnými káblami pripevnenými k nemu znázorňuje elektrický prepájací prvok.

Ilustračný obrázok

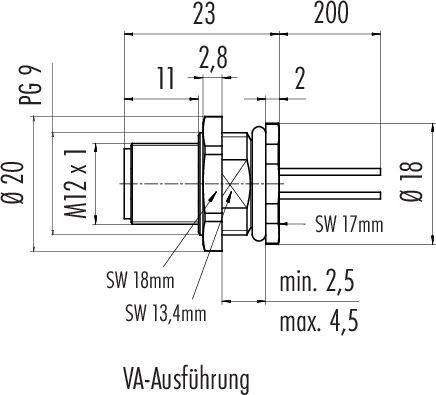

Technický výkres valcovitej súčiastky s rozmermi v milimetroch, závit M12 x 1, dĺžka 200 mm, vyhotovenie z nehrdzavejúcej ocele.

Diagram zástrčky s piatimi kontaktmi: 1 hnedá, 2 biela, 3 modrá, 4 čierna, 5 sivá. Kontakty v symetrickom usporiadaní po 45°.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: St 29. 7.

2 Ks

Počet

Celkom (41,99 € / kus)

41,99 €

s DPH

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

76 2531 1111 00005-0200 séria 763

Prírubový konektor M12-A
Počet palíc: 5
netienené
Pramene
IP68
UL
PG9 FMT VA
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Materiál zámku: nehrdzavejúca oceľ
Typ montáže: montáž do krytu

Typ: 76 2531 1111 00005-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: Otvorené konce káblov

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 2531 1111 00005-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3216822 binder 76 2531 1111 00005-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 2531 1111 00005-0200-20, piny: 5,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
