binder 76 6618 1111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6618 1111 00008-0200-20, piny: 8,

M12 konektor s dlhým čiernym káblom, často používaný pre priemyselné senzorové pripojenia.

Ilustračný obrázok

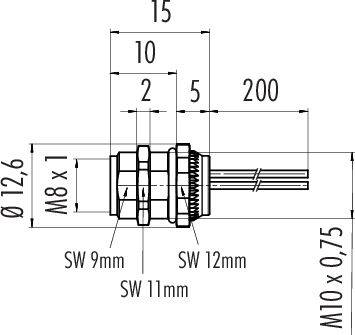

Technický výkres valcového konektora s rozmermi v milimetroch, vrátane priemeru závitu a rozmerov kľúčových plôch.

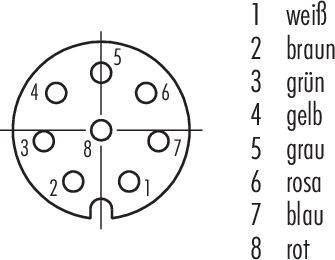

Obsadenie konektorov číslami 1 až 8 a príslušnými farbami: 1 biela, 2 hnedá, 3 zelená, 4 žltá, 5 sivá, 6 ružová, 7 modrá, 8 červená.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

prírubová zásuvka

Strana pripojenia A

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

3 Ks

Počet

Celkom (43,99 € / kus)

43,99 €

s DPH

Už len 3 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

76 6618 1111 00008-0200 Séria 718

Prírubová objímka M8
Počet palíc: 8
netienené
Pramene
IP67
UL
M10x0,75
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 76 6618 1111 00008-0200

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
prírubová zásuvka

Strana pripojenia A: M8

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.14 mm²

Pripojenie: Otvorené konce káblov

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 76 6618 1111 00008-0200-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Prevedenie

Typ upevnenia

Počet pólov

Menovité napätie

binder 09 3389 00 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

skrutkovacie

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560793

70 3421 005 04

4 A

prírubová zástrčka

skrutkovacie

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 6, 20 ks

Objednávacie číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560980

76 6019 0111 00003-0200

4 A

prírubová zástrčka

Snap-In

60 V

Na stiahnutie

Datasheet

Datasheet 3216885 binder 76 6618 1111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, 76 6618 1111 00008-0200-20, piny: 8,

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
