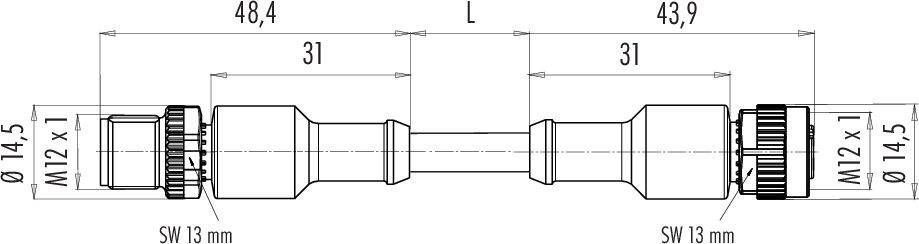

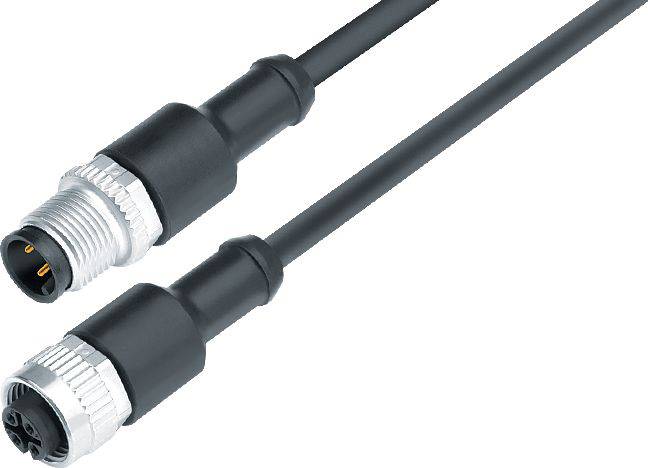

binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 50004-0100-20, piny: 4, 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, rovná
zástrčka, rovná
Strana pripojenia A
M12
Strana pripojenia B
M12

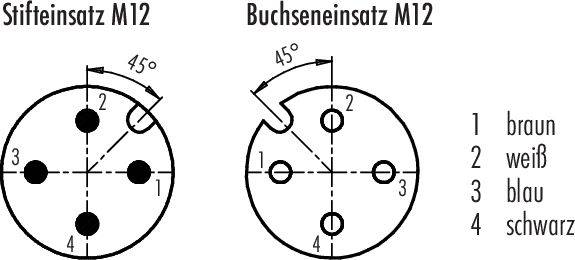

Počet pólov
4
Datasheety: (PDF)
19 Ks
Počet
Celkom (27,99 € / kus)
27,99 €
s DPH
Hlavné benefity
77 3430 3429 50004-0100 Séria 763
- M12-A prepojovací kábel zástrčka kábla - zásuvka kábla
- Počet palíc: 4
- netienené
- vylisované na kábli
- IP68
- UL uvedené
- ČISTÁ čierna
- 4 x 0,34 mm²
Technické parametre
- EMC vhodnosť: netienené
- Kontaktný odpor: ≤ 3 mΩ
- Skupina izolačných materiálov: II
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Materiál telesa kontaktu: PUR
- Uzamykací materiál: tlakovo liaty zinok, poniklovaný
- Izolačný pás: PP9Y bez halogénov
- Prierez kábla: 4 x 0,34 mm²
- Rýchlosť jazdy: ≤ 200 m/min
- Polomer ohybu posunutého kábla: ≥ 10 x Ø
- Pevný polomer ohybu kábla: ≥ 5 x Ø
- Bez halogénov: Áno
- Typ montáže: káblová montáž
- Typ
77 3430 3429 50004-0100
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Prevedenie
zásuvka, rovná
zástrčka, rovná
- Strana pripojenia A
M12
- Strana pripojenia B
M12
- Počet pólov
4
- Dĺžka kábla
1 m
- Materiál plášťa
PUR
- Menovité napätie
250 V
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
kábel so zástrčkou
- Farba
čierna
- Typ závitu, šírka pripojenie
M12
- Typ závitu, pripojenie kábla a montáž
M12
- Kódovanie
typ A
- Materiál kontaktu
CuZn
- Kontaktná plocha
Au (zlato)
IP69K
- Vlastnosti
bez halogénov
- Min. teplota
-50 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
77 3430 3429 50004-0100-20
- Obsah
1 ks
- Priemer
4.7 mm
Na stiahnutie
Datasheet
Datasheet 3217349 binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 50004-0100-20, piny: 4, 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3217349 binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 50004-0100-20, piny: 4, 1
Popis
Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.
Charakteristika:
• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
