binder 77 3430 3429 50708-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 50708-0200-20, piny: 8, 2

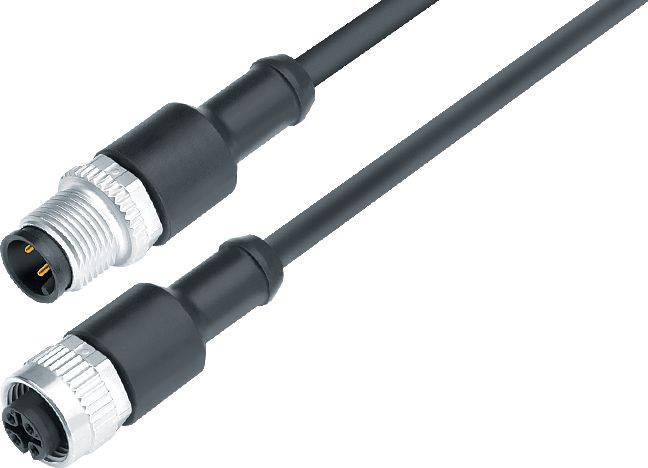

Dva čierne, valcovité konektory so skrutkovacími uzávermi na oboch koncoch kábla, vhodné pre priemyselné aplikácie.

Ilustračný obrázok

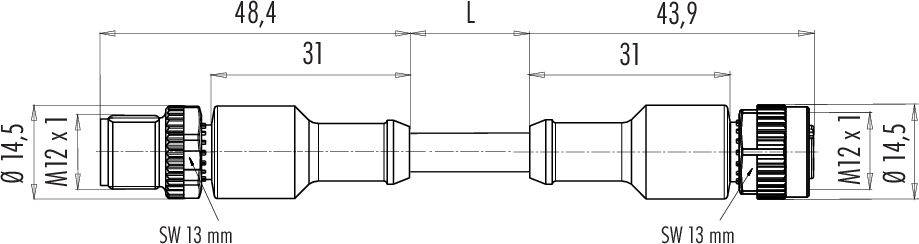

Technický výkres M12 konektora s dĺžkovými a priemerovými meraniami; obsahuje kótovanie a veľkosti závitov.

'Kolíkový vsaditeľný prvok M12' a 'Puzdro vsaditeľného prvku M12' Diagram: Viacpólové prípojky s popiskami a uhlovou značkou 45 stupňov. Kolíky 1-8 sú farebne označené: biela, hnedá, zelená, žltá, šedá, ružová, modrá, červená.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

zástrčka, rovná

Strana pripojenia A

M12

Strana pripojenia B

M12

Počet pólov

Datasheety: (PDF)

Doručenie: St 5. 8.

1 Ks

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

77 3430 3429 50708-0200 Séria 763

M12-A prepojovací kábel zástrčka kábla - zásuvka kábla
Počet palíc: 8
netienené
vylisované na kábli
IP68
UL uvedené
ČISTÁ čierna
8 x 0,25 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PP9Y bez halogénov
Prierez kábla: 8 x 0,25 mm²
Rýchlosť jazdy: ≤ 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3430 3429 50708-0200

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
zástrčka, rovná

Strana pripojenia A: M12

Strana pripojenia B: M12

Počet pólov: 8

Dĺžka kábla: 2 m

Materiál plášťa: PUR

Menovité napätie: 30 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K

Min. teplota: -50 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3430 3429 50708-0200-20

Obsah: 1 ks

Priemer: 6.0 mm

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Prevedenie

Počet pólov

Menovité napätie

Dĺžka kábla

binder 77 3430 3429 50003-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.3 m, 20 ks

Objednávacie číslo:2562533

77 3430 3429 50003-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50003-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.6 m, 20 ks

Objednávacie číslo:2562534

77 3430 3429 50003-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 1 m, 20 ks

Objednávacie číslo:2562535

77 3430 3429 50003-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

binder 77 3430 3429 50003-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 2 m, 20 ks

Objednávacie číslo:2562536

77 3430 3429 50003-0200

4 A

zásuvka, rovnázástrčka, rovná

250 V

2 m

binder 77 3430 3429 50003-0300 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 3 m, 20 ks

Objednávacie číslo:2562537

77 3430 3429 50003-0300

4 A

zásuvka, rovnázástrčka, rovná

250 V

3 m

binder 77 3430 3429 50003-0500 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 5 m, 20 ks

Objednávacie číslo:2562538

77 3430 3429 50003-0500

4 A

zásuvka, rovnázástrčka, rovná

250 V

5 m

binder 77 3430 3429 50003-1000 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 10 m, 20 ks

Objednávacie číslo:2562539

77 3430 3429 50003-1000

4 A

zásuvka, rovnázástrčka, rovná

250 V

10 m

binder 77 3430 3429 50004-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.3 m, 20 ks

Objednávacie číslo:2562540

77 3430 3429 50004-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50004-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.6 m, 20 ks

Objednávacie číslo:2562541

77 3430 3429 50004-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2562542

77 3430 3429 50004-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

Na stiahnutie

Datasheet

Datasheet 3217364 binder 77 3430 3429 50708-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3430 3429 50708-0200-20, piny: 8, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá konštrukcia
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
