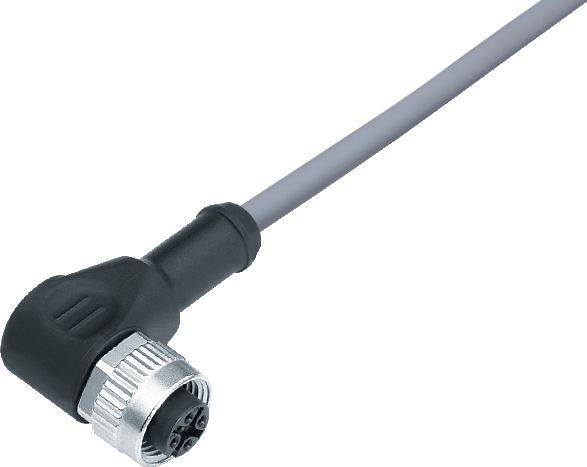

binder 77 3434 0000 20003-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 20003-0500-20, piny: 3, 5
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Prevedenie
zásuvka, zahnutá
Norma zástrčky
senzorika konektora
Strana pripojenia A
M12
Počet pólov
3
Datasheety: (PDF)
16 Ks
Počet
Celkom (24,99 € / kus)
24,99 €
s DPH
Hlavné benefity
77 3434 0000 20003-0500 Séria 763
- Uhlová zásuvka M12-A
- Počet palíc: 3
- netienené
- vylisované na kábli
- IP69K
- UL uvedené
- PVC šedá
- 3 x 0,34 mm²
Technické parametre
- EMC vhodnosť: netienené
- Izolačný odpor: ≥ 10¹⁰ Ω
- Kontaktný odpor: ≤ 3 mΩ
- Skupina izolačných materiálov: II
- Kategória prepätia: II
- Stupeň znečistenia: 3
- Materiál telesa kontaktu: PUR
- Uzamykací materiál: tlakovo liaty zinok, poniklovaný
- Izolačný pás: PVC
- Prierez kábla: 3 x 0,34 mm²
- Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
- Polomer ohybu posunutého kábla: ≥ 10 x Ø
- Pevný polomer ohybu kábla: ≥ 5 x Ø
- Bez halogénov: Nie
- Typ montáže: káblová montáž
- Typ
77 3434 0000 20003-0500
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Prevedenie
zásuvka, zahnutá
- Norma zástrčky
senzorika konektora
- Strana pripojenia A
M12
- Počet pólov
3
- Dĺžka kábla
5 m
- Materiál plášťa
PVC
- Menovité napätie
250 V
- Menovitý prúd
4 A
- Menovitý prúd - filter
4 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
kábel so zástrčkou
- Farba
sivá
- Typ závitu, šírka pripojenie
M12
- Typ závitu, pripojenie kábla a montáž
M12
- Kódovanie
typ A
- Materiál kontaktu
CuSn
- Kontaktná plocha
Au (zlato)
IP69K
- Vlastnosti
PVC
- Min. teplota
-40 °C
- Max. teplota
105 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
77 3434 0000 20003-0500-20
- Obsah
1 ks
- Priemer
4.5 mm
Na stiahnutie
Datasheet
Datasheet 3217376 binder 77 3434 0000 20003-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 20003-0500-20, piny: 3, 5
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3217376 binder 77 3434 0000 20003-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3434 0000 20003-0500-20, piny: 3, 5
Popis
Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.
Charakteristika:
• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
