binder 77 3434 3429 20004-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3434 3429 20004-0300-20, piny: 4, 3

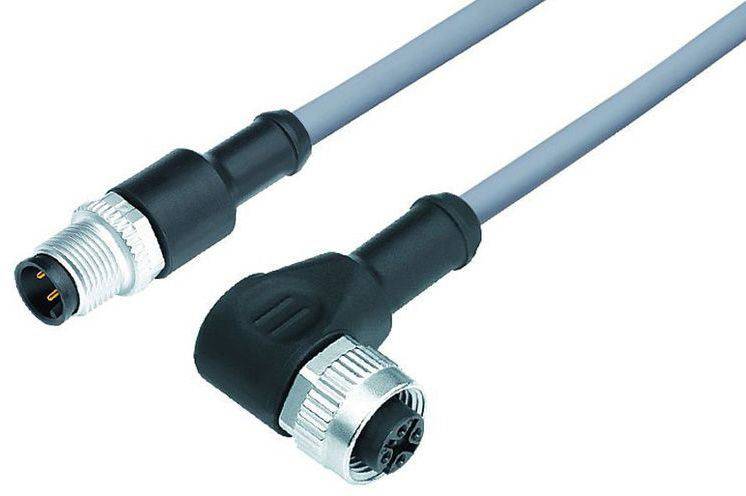

Dva priemyselné konektorové spoje s káblom: jeden priamy, jeden v pravom uhle. Používajú sa na prepojenie zariadení.

Ilustračný obrázok

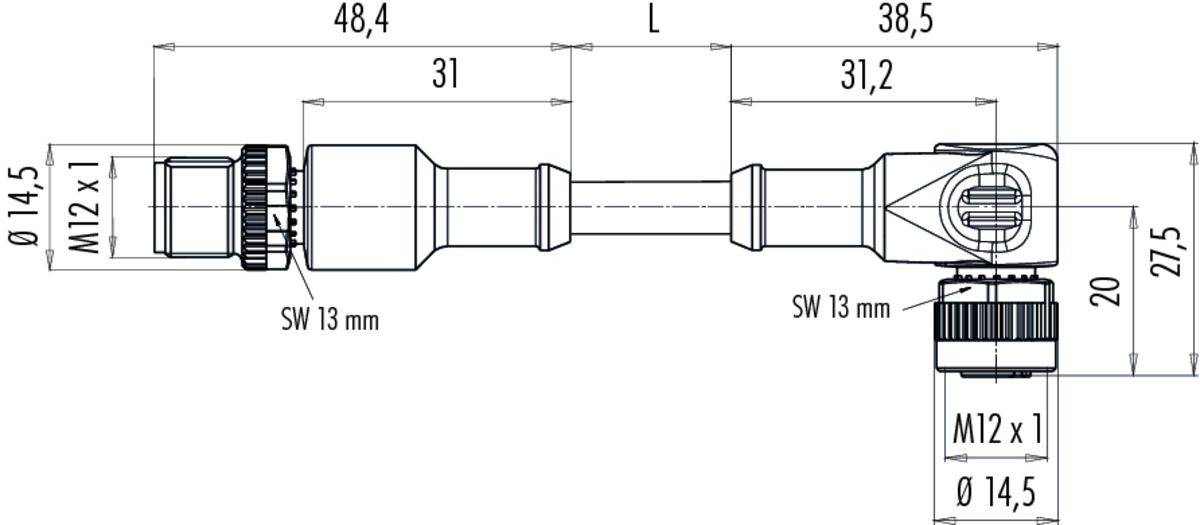

Technický výkres konektora s rozmermi: celková dĺžka 'L', priemer 'ø 14,5 mm', závit 'M12 x 1'.

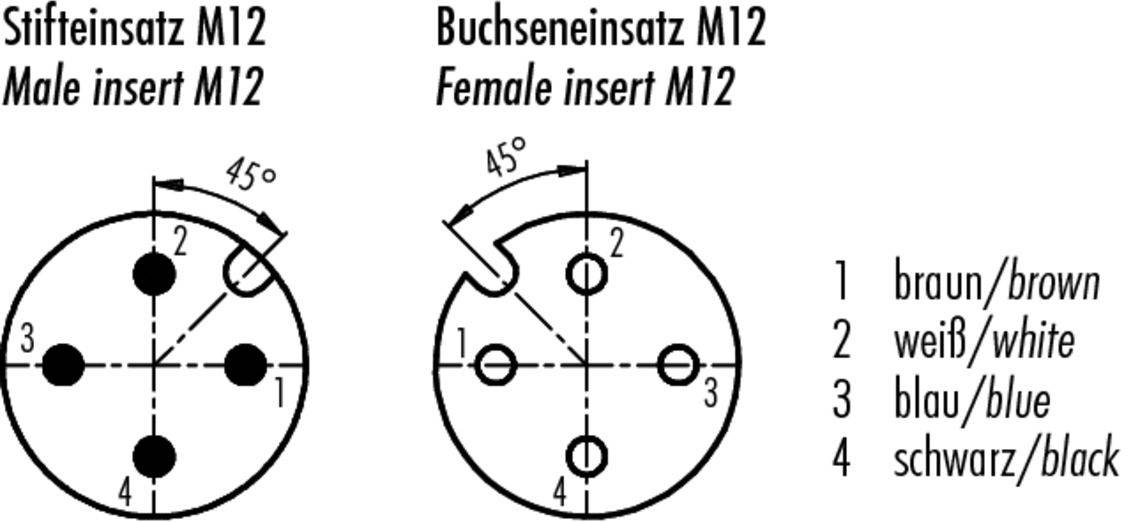

'Kolíkový vstup M12' zobrazuje štvorcestný konektor otočený o 45°. 'Zásuvkový vstup M12' zobrazuje zodpovedajúci protikus s rovnakým usporiadaním. Farebné označenie: 1 hnedá, 2 biela, 3 modrá, 4 čierna.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

zásuvka, zahnutá

Strana pripojenia A

M12

Strana pripojenia B

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

20 Ks

Počet

Celkom (35,99 € / kus)

35,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

77 3434 3429 20004-0300 Séria 763

M12-A konektor kábla prepojovacieho kábla - uhlová zásuvka
Počet palíc: 4
netienené
vylisované na kábli
IP68/IP69K
UL uvedené
PVC šedá
4 x 0,34 mm²

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Izolačný pás: PVC
Prierez kábla: 4 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Typ montáže: káblová montáž

Typ: 77 3434 3429 20004-0300

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná
zásuvka, zahnutá

Strana pripojenia A: M12

Strana pripojenia B: M12

Počet pólov: 4

Dĺžka kábla: 3 m

Materiál plášťa: PVC

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68/IP69K

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3434 3429 20004-0300-20

Obsah: 1 ks

Priemer: 4.8 mm

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Prevedenie

Počet pólov

Menovité napätie

Dĺžka kábla

binder 77 3430 3429 50003-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.3 m, 20 ks

Objednávacie číslo:2562533

77 3430 3429 50003-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50003-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 0.6 m, 20 ks

Objednávacie číslo:2562534

77 3430 3429 50003-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50003-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 1 m, 20 ks

Objednávacie číslo:2562535

77 3430 3429 50003-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

binder 77 3430 3429 50003-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 2 m, 20 ks

Objednávacie číslo:2562536

77 3430 3429 50003-0200

4 A

zásuvka, rovnázástrčka, rovná

250 V

2 m

binder 77 3430 3429 50003-0300 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 3 m, 20 ks

Objednávacie číslo:2562537

77 3430 3429 50003-0300

4 A

zásuvka, rovnázástrčka, rovná

250 V

3 m

binder 77 3430 3429 50003-0500 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 5 m, 20 ks

Objednávacie číslo:2562538

77 3430 3429 50003-0500

4 A

zásuvka, rovnázástrčka, rovná

250 V

5 m

binder 77 3430 3429 50003-1000 upravený zástrčkový konektor pre senzory - aktory, piny: 3, 10 m, 20 ks

Objednávacie číslo:2562539

77 3430 3429 50003-1000

4 A

zásuvka, rovnázástrčka, rovná

250 V

10 m

binder 77 3430 3429 50004-0030 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.3 m, 20 ks

Objednávacie číslo:2562540

77 3430 3429 50004-0030

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.3 m

binder 77 3430 3429 50004-0060 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.6 m, 20 ks

Objednávacie číslo:2562541

77 3430 3429 50004-0060

4 A

zásuvka, rovnázástrčka, rovná

250 V

0.6 m

binder 77 3430 3429 50004-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2562542

77 3430 3429 50004-0100

4 A

zásuvka, rovnázástrčka, rovná

250 V

1 m

Na stiahnutie

Datasheet

Datasheet 3217457 binder 77 3434 3429 20004-0300 upravený zástrčkový konektor pre senzory - aktory, 77 3434 3429 20004-0300-20, piny: 4, 3

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
