binder 77 3454 0000 40003-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3454 0000 40003-0500-20, piny: 3, 5

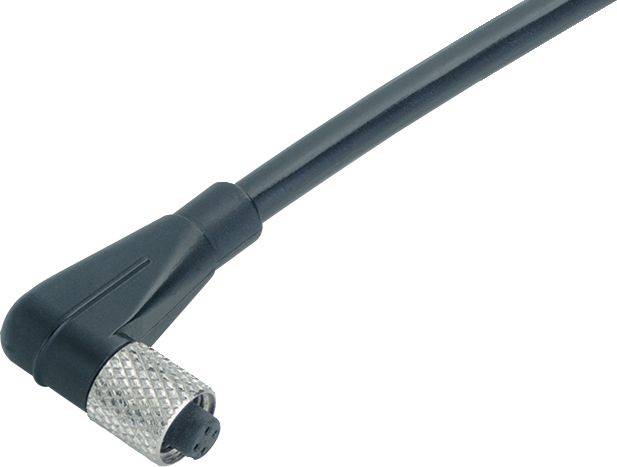

Čierny, pravouhlý kábel so strieborným skrutkovým adaptérom na konci.

Ilustračný obrázok

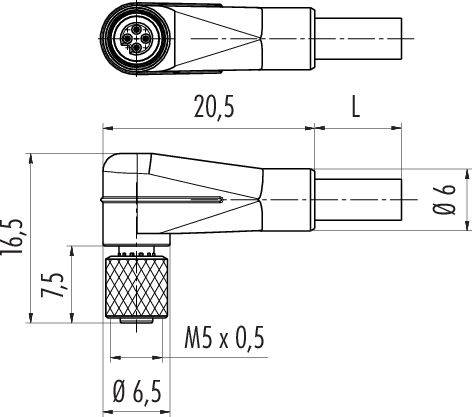

Technický výkres zástrčky s rozmermi: celková dĺžka 20,5 mm, priemer 6 mm, závit M5 x 0,5, výška 16,5 mm.

Diagram konektora so štyrmi prípojkami. Čísla: 1 (hnedá), 2 (nekonfekcionovaná), 3 (modrá), 4 (čierna).

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

Strana pripojenia A

Počet pólov

Dĺžka kábla

5 m

Datasheety: (PDF)

Doručenie: St 9. 9.

10 Ks

Počet

Celkom (39,99 € / kus)

39,99 €

s DPH

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

77 3454 0000 40003-0500 Séria 707

Uhlová zásuvka M5
Počet palíc: 3
netienené
vylisované na kábli
IP67
UL
M5x0,5
ČISTÁ čierna
3 x 0,14 mm²

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: I
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Materiál zámku: CuZn (poniklovaná mosadz)
Izolačný pás: PUR
Prierez kábla: 3 x 0,14 mm²
Rýchlosť jazdy: pri horizontálnej vzdialenosti 5 m. -> 50 m/min
Polomer ohybu posunutého kábla: ≥ 12 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3454 0000 40003-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, zahnutá

Strana pripojenia A: M5

Počet pólov: 3

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Prierez pripojovacieho vodiča (max.): 0.14 mm²

Pripojenie: kábel so zástrčkou

Farba: čierna

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Min. teplota: -25 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3454 0000 40003-0500-20

Obsah: 1 ks

Priemer: 3.1 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3217518 binder 77 3454 0000 40003-0500 upravený zástrčkový konektor pre senzory - aktory, 77 3454 0000 40003-0500-20, piny: 3, 5

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
