binder 77 3729 0000 40405-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40405-1000-20, piny: 5, 1

Sivý kábel s kovovým konektorom na konci, vhodný pre senzorové pripojenia v technických aplikáciách.

Ilustračný obrázok

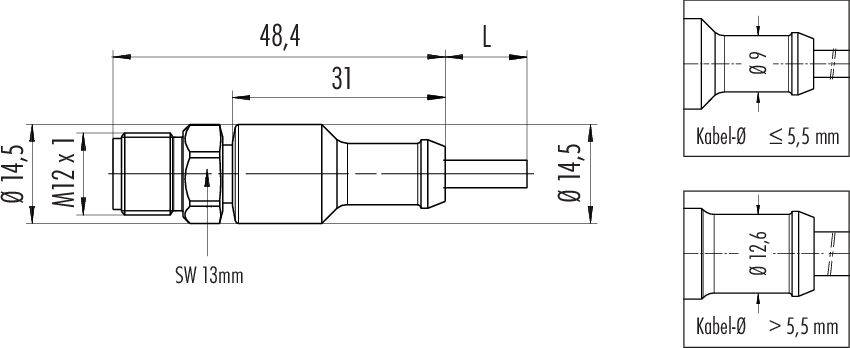

Technický výkres konektora so závitom M12. Rozmery sú 48,4 mm dĺžka, 14,5 mm priemer, SW 13 mm. Priemer kábla variabilný.

Diagram päťpólového konektora. Zobrazuje polohu a uhly pinov. Očíslované piny 1 až 5: hnedá, biela, modrá, čierna, sivá.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

Doručenie: Po 12. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (48,77 € / kus)

48,77 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3729 0000 40405-1000 séria 763

Káblový konektor M12-A
Počet palíc: 5
netienené
vylisované na kábli
IP69K
Ecolab
V súlade s FDA
Špeciálny TPE šedý
5 x 0,34 mm²
Ušľachtilá oceľ

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PP
Materiál zámku: nehrdzavejúca oceľ
Izolačný pás: modifikovaný TPE
Prierez kábla: 5 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3729 0000 40405-1000

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M12

Počet pólov: 5

Dĺžka kábla: 10 m

Materiál plášťa: TPE

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K
IP67

Min. teplota: -50 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3729 0000 40405-1000-20

Obsah: 1 ks

Priemer: 5.1 mm

Na stiahnutie

Datasheet

Datasheet 3218025 binder 77 3729 0000 40405-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40405-1000-20, piny: 5, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218025 binder 77 3729 0000 40405-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40405-1000-20, piny: 5, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
