binder 77 3729 0000 40908-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40908-1000-20, piny: 8, 1

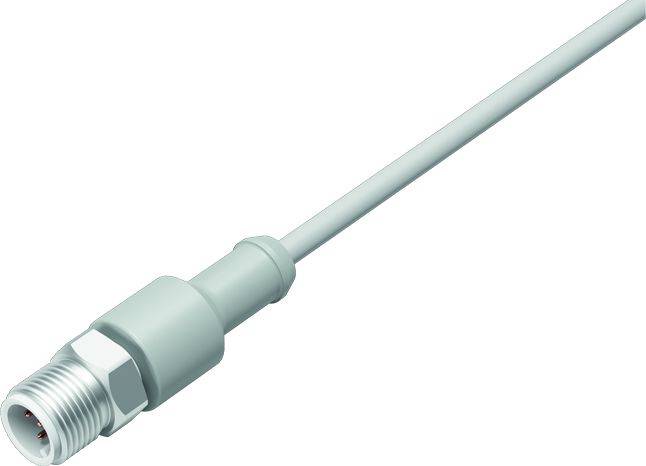

Sivý kábel s kovovým konektorom na jednom konci, typicky používaný pre elektrické prepojenia.

Ilustračný obrázok

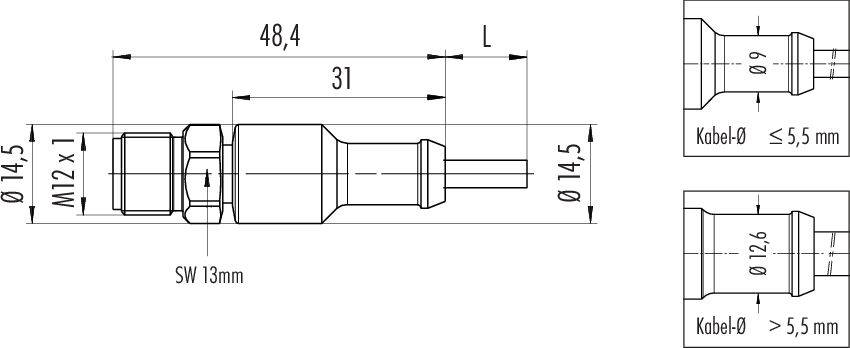

Technický výkres konektora: celková dĺžka s rozmermi, údajmi o priemere a detailmi kábla. Pripojenie M12 x 1 s kľúčovou šírkou 13 mm.

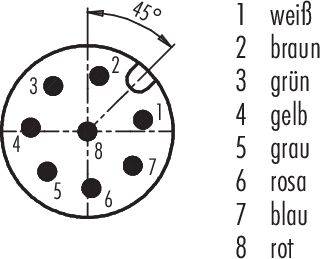

Diagram kruhovej konektorovej zásuvky s ôsmimi číslovanými kolíkmi. Legenda vpravo priradí každému číslu farbu.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

M12

Počet pólov

Dĺžka kábla

10 m

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (63,41 € / kus)

63,41 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 3729 0000 40908-1000 séria 763

Káblový konektor M12-A
Počet palíc: 8
netienené
vylisované na kábli
IP69K
Ecolab
V súlade s FDA
Špeciálny TPE šedý
8 x 0,25 mm²
Ušľachtilá oceľ

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PP
Materiál zámku: nehrdzavejúca oceľ
Izolačný pás: modifikovaný TPE
Prierez kábla: 8 x 0,25 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 3729 0000 40908-1000

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M12

Počet pólov: 8

Dĺžka kábla: 10 m

Materiál plášťa: TPE

Menovité napätie: 30 V

Menovitý prúd: 2 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K
IP67

Vlastnosti: bez halogénov

Min. teplota: -50 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3729 0000 40908-1000-20

Obsah: 1 ks

Priemer: 6.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218026 binder 77 3729 0000 40908-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40908-1000-20, piny: 8, 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218026 binder 77 3729 0000 40908-1000 upravený zástrčkový konektor pre senzory - aktory, 77 3729 0000 40908-1000-20, piny: 8, 1

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
