binder 77 3734 3727 20405-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3734 3727 20405-0200-20, piny: 5, 2

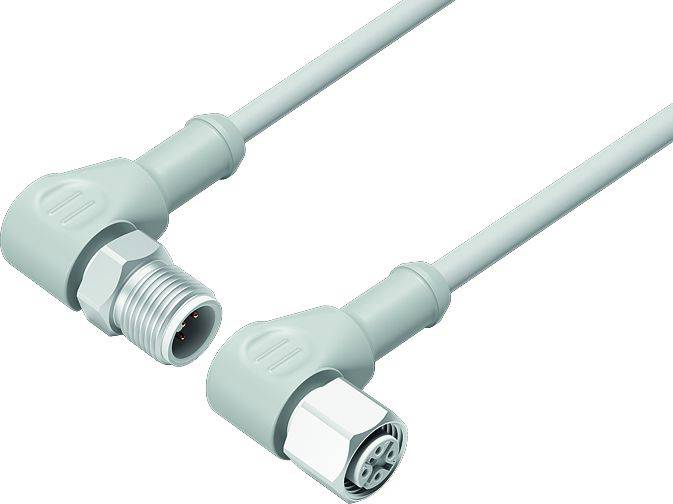

Jeden pár zahnutých konektorov s káblom. Ľavý konektor je samčí, pravý konektor je samičí. Oba sú sivej farby.

Ilustračný obrázok

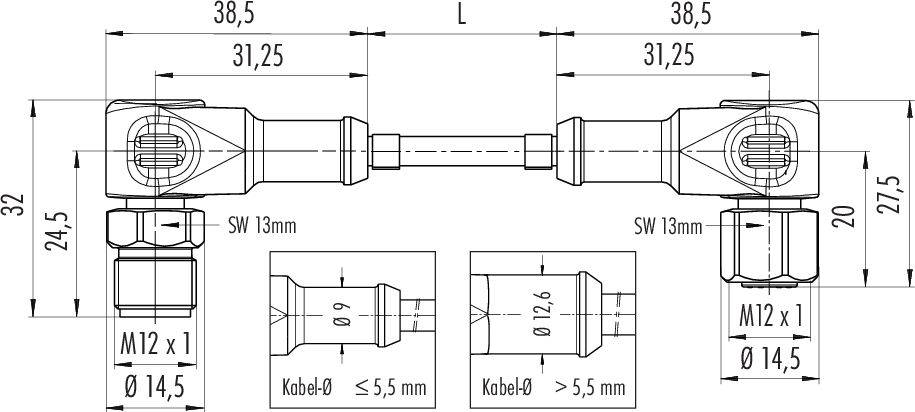

Technický výkres kábla s konektormi. Rozmery: Celková dĺžka 'L', údaje o priemere, typ pripojenia 'M12 x 1'.

'Elektrický plán zapojenia konektora.' Kruhový diagram s piatimi očíslovanými bodmi: 1. hnedá, 2. biela, 3. modrá, 4. čierna, 5. sivá. Uhol 45 stupňov označuje bod 2.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

zásuvka, zahnutá

Strana pripojenia A

M12

Strana pripojenia B

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 27. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (45,52 € / kus)

45,52 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

77 3734 3727 20405-0200 Séria 763

Prepojovací kábel M12-A pre potravinársky priemysel
Počet palíc: 5
netienené
vylisované na kábli
IP69K
UL uvedené
Ecolab
PVC šedá
5 x 0,34 mm²
Ušľachtilá oceľ

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PP
Materiál zámku: nehrdzavejúca oceľ
Izolačný pás: PVC
Prierez kábla: 5 x 0,34 mm²
Rýchlosť jazdy: ≤ 200 m/min (5 m horizontálna vzdialenosť)
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Nie
Typ montáže: káblová montáž

Typ: 77 3734 3727 20405-0200

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, zahnutá
zásuvka, zahnutá

Strana pripojenia A: M12

Strana pripojenia B: M12

Počet pólov: 5

Dĺžka kábla: 2 m

Materiál plášťa: PVC

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: kábel so zástrčkou

Farba: sivá

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP69K
IP67

Min. teplota: -40 °C

Max. teplota: 105 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 3734 3727 20405-0200-20

Obsah: 1 ks

Priemer: 5.2 mm

Na stiahnutie

Datasheet

Datasheet 3218133 binder 77 3734 3727 20405-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3734 3727 20405-0200-20, piny: 5, 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218133 binder 77 3734 3727 20405-0200 upravený zástrčkový konektor pre senzory - aktory, 77 3734 3727 20405-0200-20, piny: 5, 2

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
