binder 77 4329 0000 60702-0500 upravený zástrčkový konektor pre senzory - aktory, 77 4329 0000 60702-0500-20, piny: 2, 5

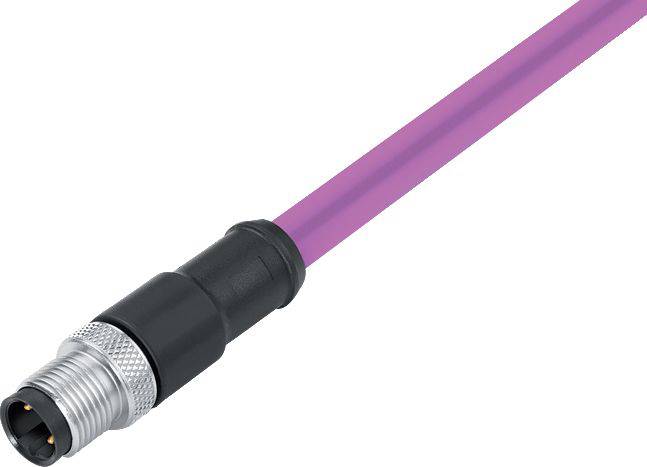

Ružový kábel s čiernym a kovovým konektorom, typicky používaný v priemyselných aplikáciách.

Ilustračný obrázok

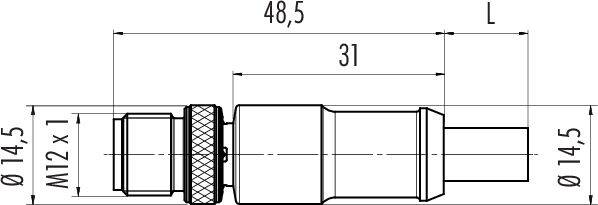

Pohľadový rez valcového konektora s rozmermi: celková dĺžka 48,5, priemer 14,5, závit M12 x 1.

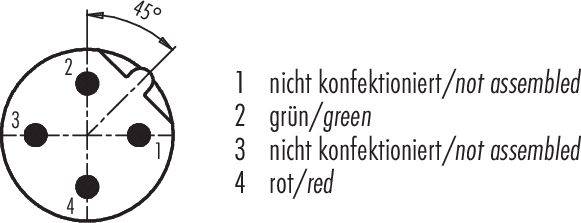

Diagram elektrickej zásuvky: Kruh so štyrmi očíslovanými kolíkmi, rozostup 45 stupňov, kolíky 2 (zelený) a 4 (červený) sú zvýraznené.

1/3

Ilustračný obrázok

Kategória výrobku

upravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Po 16. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (65,03 € / kus)

65,03 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 4329 0000 60702-0500 Séria 766

Káblový konektor M12-B
Počet palíc: 2
TIENENÁ
vylisované na kábli
IP67
UL uvedené
Profibus
ČISTÝ
fialová spomaľujúca horenie
2 x 0,25 mm²

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Izolačný pás: PE pena
Typ kábla: Profibus
Prierez kábla: 2 x 0,25 mm²
Rýchlosť pojazdu: 330 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: 7,5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 4329 0000 60702-0500

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: M12

Počet pólov: 2

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Pripojenie: kábel so zástrčkou

Farba: fialová

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: Typ B

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Min. teplota: -40 °C

Max. teplota: 70 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 4329 0000 60702-0500-20

Obsah: 1 ks

Priemer: 7.8 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218166 binder 77 4329 0000 60702-0500 upravený zástrčkový konektor pre senzory - aktory, 77 4329 0000 60702-0500-20, piny: 2, 5

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218166 binder 77 4329 0000 60702-0500 upravený zástrčkový konektor pre senzory - aktory, 77 4329 0000 60702-0500-20, piny: 2, 5

Popis

binder ponúka 7 rôznych kruhových konektorov na prenos signálu a dát v moderných, automatizovaných továrňach. Ide predovšetkým o kruhové konektory M8, M12 a M16, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Pokiaľ ide o prenos dát, náš najnovší tienený konektor M12 s kódovaním X zvládne rýchlosť prenosu dát až impozantných 10 Gbit/s.

Charakteristika:

• 6 produktových radov
• Rôzne uzamykacie systémy vrátane M8, M12 a M16
• Kódovanie vrátane M12 - B, -D a -X
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov
• Tienené a tienené
• PUR a PVC káble
• Dĺžky káblov od 0,5 m do 10 m
