binder 77 9835 0000 00004 konektor akčného / snímacieho člena, 77 9835 0000 00004-20, piny: 4, 1 ks

Čierny valcovitý konektor s lesklým strieborným vrúbkovaným kovovým obalom, ktorý vykazuje štyri kovové kolíky pre elektrickú conectivitu.

Ilustračný obrázok

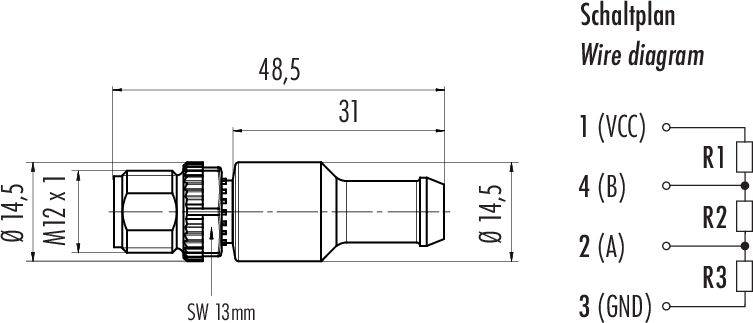

'Schéma zapojenia konektora s rozmermi v milimetroch: Dĺžka 48,5, priemer 14,5. Kontakty: 1 (VCC), 4 (B), 2 (A), 3 (GND).'

Otvor so štyrmi očíslovanými dierami a uhlom 45 stupňov na kovovej doske, používaný v mechanických výkresoch.

1/3

Ilustračný obrázok

Kategória výrobku

konektor akčného / snímacieho člena

Prevedenie

zástrčka, rovná

Norma zástrčky

Profibus

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 3. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 20

Násobky: 20

Celkom (15,44 € / kus)

308,80 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

77 9835 0000 00004 Séria 766

Koncová zástrčka M12-B
Počet palíc: 4
netienené
IP68
UL uvedené
Profibus

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál telesa kontaktu: PUR
Typ kábla: Profibus
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 77 9835 0000 00004

Kategória výrobku: konektor akčného / snímacieho člena

Prevedenie: zástrčka, rovná

Norma zástrčky: Profibus

Strana pripojenia A: M12

Počet pólov: 4

Materiál plášťa: PUR

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: zástrčka M12

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: Typ B

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68

Vlastnosti: bez halogénov

Typ upevnenia: skrutkovacie

Číslo výrobcu: 77 9835 0000 00004-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218273 binder 77 9835 0000 00004 konektor akčného / snímacieho člena, 77 9835 0000 00004-20, piny: 4, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218273 binder 77 9835 0000 00004 konektor akčného / snímacieho člena, 77 9835 0000 00004-20, piny: 4, 1 ks

Popis

binder ponúka 7 rôznych kruhových konektorov na prenos signálu a dát v moderných, automatizovaných továrňach. Ide predovšetkým o kruhové konektory M8, M12 a M16, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Pokiaľ ide o prenos dát, náš najnovší tienený konektor M12 s kódovaním X zvládne prenosové rýchlosti až impozantných 10 Gbit/s.

Charakteristika:

• 6 produktových radov
• Rôzne uzamykacie systémy vrátane M8, M12 a M16
• Kódovanie vrátane M12 - B, -D a -X
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov
• Tienené a tienené
• PUR a PVC káble
• Dĺžky káblov od 0,5 m do 10 m

Tento text bol preložený strojovo.
