binder 79 1406 15 03 79 1406 15 03-20 upravený guľatý faston, 1 ks

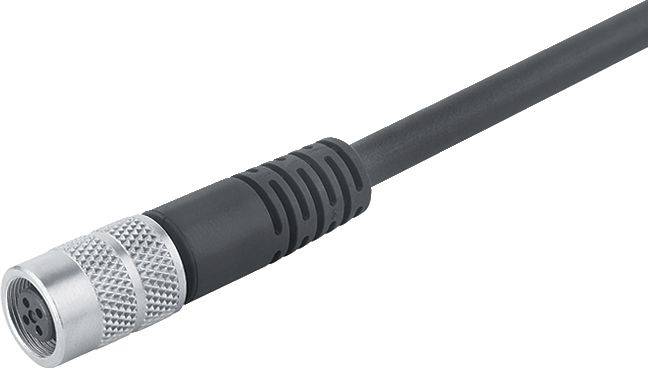

Čierny kábel so strieborným, vrúbkovaným kovovým konektorom, vhodný pre elektronické zariadenia a pripojenia.

Ilustračný obrázok

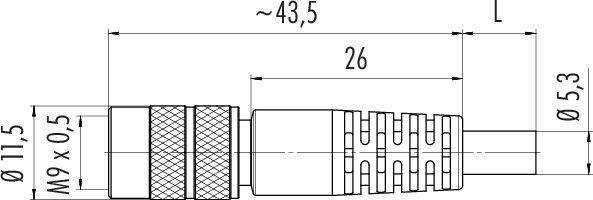

Technický výkres konektora s rozmermi: dĺžka cca 43,5 mm, priemer 11,5 mm, závit M9 x 0,5, priemer kábla 5,3 mm.

Diagram elektrickej zásuvkovej spojky: Kruhový symbol s tromi očíslovanými prípojkami. Popis: '1 biela', '2 hnedá', '3 čierna'.

1/3

Ilustračný obrázok

Kategória výrobku

upravený guľatý faston

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

kábel so zástrčkou

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 20. 7.

6 Ks

Počet

Celkom (63,99 € / kus)

63,99 €

s DPH

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

79 1406 15 03 Séria 702

Káblová zásuvka M9 IP67
Počet palíc: 3
TIENENÁ
vylisované na kábli
IP67
ČISTÁ čierna
5 x 0,25 mm²

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Materiál zámku: CuZn (poniklovaná mosadz)
Izolačný pás: PP
Prierez kábla: 5 x 0,25 mm²
Rýchlosť jazdy: pri horizontálnej vzdialenosti 5 m. -> 200 m/min
Polomer ohybu posunutého kábla: ≥ 10 x Ø
Pevný polomer ohybu kábla: ≥ 5 x Ø
Bez halogénov: Áno
Typ montáže: káblová montáž

Typ: 79 1406 15 03

Kategória výrobku: upravený guľatý faston

Prevedenie: zásuvka, rovná

Počet kontaktov: 3

Pripojenie: kábel so zástrčkou

Farba: čierna

Obsah: 1 ks

Max. teplota: 90 °C

Menovitý prúd: 4 A

Min. teplota: -50 °C

Menovitý prúd - filter: 4 A

Uzávierka: skrutka

Menovité napätie: 125 V

Materiál kontaktu: CuSn

Materiál puzdra: PUR

: AWG 24

Číslo výrobcu: 79 1406 15 03-20

Pólov: 3

Maximálny prierez: 0.25 mm²

Rozsah prierezov: 0.25 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 702

Na stiahnutie

Datasheet

Datasheet 3215437 binder 79 1406 15 03 79 1406 15 03-20 upravený guľatý faston, 1 ks

Popis

Naše subminiatúrne kruhové konektory sú navrhnuté pre mnohé aplikácie, kde veľkosť a integrita signálu hrajú dôležitú úlohu. Modely so zaskakovacím, bajonetovým a push-pull uzamykaním ako aj so skrutkovým uzamykaním M9 ponúkame v dvoch rôznych verziách, s krytím IP40 alebo IP67. Konektory sú dostupné s dvomi až ôsmimi kontaktmi, v rovnej alebo uhlovej verzii a ako prírubové konektory. Rôzne modely majú ponorné alebo spájkované pripojenie a sú k dispozícii s lisovanými káblami v rôznych dĺžkach. Na výrobu našich kruhových konektorov používame vysokokvalitné materiály. Púzdra a telesá kontaktov sú vyrobené z PUR alebo PVC, kontakty sú vyrobené z pozláteného bronzu alebo pozlátenej mosadze. K dispozícii je sedem rôznych sérií, ktoré presvedčia nasledujúcimi výhodami:

• Voľba uzamknutia
• Trieda ochrany IP40 alebo IP67
• 2 až 8-pólové
• Rovné a šikmé verzie
• Až 1 000 párovacích cyklov
