binder 86 0532 1120 00005 neupravený zástrčkový konektor pre senzory - aktory, 86 0532 1120 00005-20, piny: 5, 1 ks

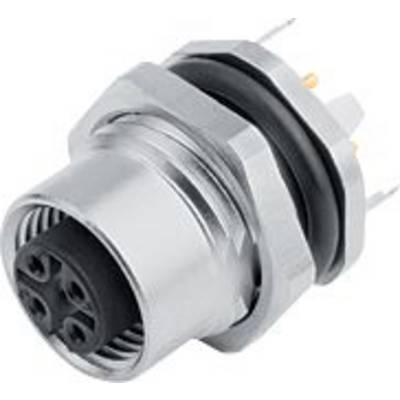

Strieborný konektor s viacerými pripojovacími bodmi, vhodný pre priemyselné alebo elektronické aplikácie.

Ilustračný obrázok

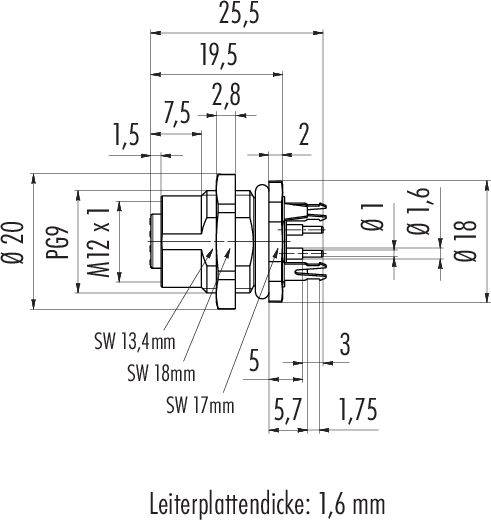

Technický výkres konektora s rozmermi. Hlavné charakteristiky: Priemer: 20 mm, dĺžka: 25,5 mm, hrúbka dosky plošných spojov: 1,6 mm.

'Kruhové usporiadanie s piatimi číslovanými otvormi, ktoré sú symetricky rozmiestnené. Šípka označuje uhol 45 stupňov.'

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

prírubová zásuvka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: St 29. 7.

19 Ks

Počet

Celkom (27,99 € / kus)

27,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

86 0532 1120 00005 Séria 763

Prírubová objímka M12-A
Počet palíc: 5
tienený
ponorné spájkovanie
IP68
UL
PG9
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 86 0532 1120 00005

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná
prírubová zásuvka

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: PG9

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 86 0532 1120 00005-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218395 binder 86 0532 1120 00005 neupravený zástrčkový konektor pre senzory - aktory, 86 0532 1120 00005-20, piny: 5, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
