binder 86 0631 1000 00005 neupravený zástrčkový konektor pre senzory - aktory, 86 0631 1000 00005-20, piny: 5, 1 ks

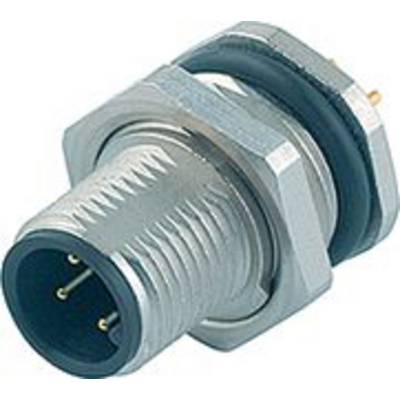

Kovový konektor s tromi zlatými kontaktmi, obklopený šesťhranným skrutkovým závitom a čiernym tesnením.

Ilustračný obrázok

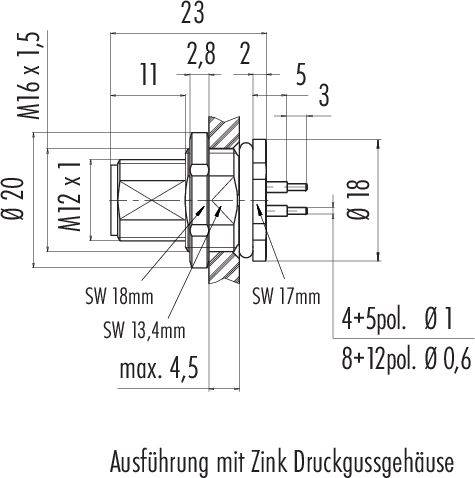

Technický výkres konektora v tlakovej zliatinové skrinke s M16 x 1,5 závitom. Rozmery a pripojenia sú špecifikované.

Technický výkres päťpólového konektora s číslovaním pinov od 1 do 5 a 45-stupňovým uhlom v pravom hornom rohu.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: St 29. 7.

19 Ks

Počet

Celkom (17,99 € / kus)

17,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

86 0631 1000 00005 Séria 763

M12-A prírubový konektor
Počet palíc: 5
netienené
ponorné spájkovanie
IP68
UL
M16x1,5
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Druh obalu: Piece

Typ: 86 0631 1000 00005

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M16

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 86 0631 1000 00005-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218409 binder 86 0631 1000 00005 neupravený zástrčkový konektor pre senzory - aktory, 86 0631 1000 00005-20, piny: 5, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
