binder 86 4631 1002 00004 neupravený zástrčkový konektor pre senzory - aktory, 86 4631 1002 00004-20, piny: 4, 1 ks

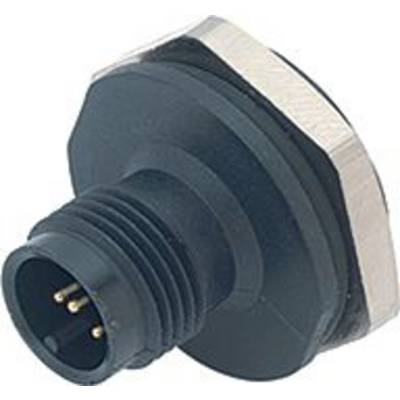

Čierny guľatý konektor so štyrmi zlatými kolíkmi, kovovým závitom a plastovým obalom, používaný pre elektrické prepojenia.

Ilustračný obrázok

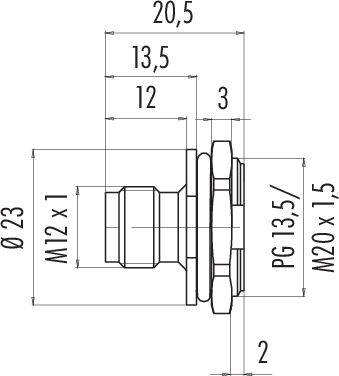

Technický výkres konektora s M12 x 1 závitom. Hlavné rozmery: celková dĺžka 20,5 mm, priemer 23 mm.

Diagram kruhu s piatimi vyznačenými bodmi, všetky oddelené uhlom 45°. Body sú očíslované od 1 do 4, pričom bod 2 je umiestnený hore.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Strana pripojenia A

M12

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Ks

Počet

Celkom (9,99 € / kus)

10,99 €

-9 %

9,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

86 4631 1002 00004 Séria 763

Prírubový konektor M12-A
Počet palíc: 4
netienené
spájkovanie
IP68
UL
M20 x 1,5

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Materiál zámku: plast
Typ montáže: montáž do krytu

Typ: 86 4631 1002 00004

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Strana pripojenia A: M12

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Pripojenie: spájkovaný konektor

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68

Typ upevnenia: skrutkovacie

Číslo výrobcu: 86 4631 1002 00004-20

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218450 binder 86 4631 1002 00004 neupravený zástrčkový konektor pre senzory - aktory, 86 4631 1002 00004-20, piny: 4, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
