binder 86 6119 1100 00004 neupravený zástrčkový konektor pre senzory - aktory, 86 6119 1100 00004-20, piny: 4, 1 ks

Kovový konektorový spoj s viacerými elektrickými pinmi a závitom na upevnenie.

Ilustračný obrázok

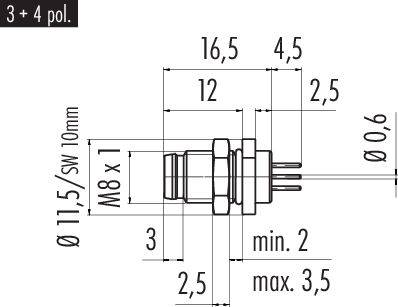

Technický výkres 3+4-pólovej M8 zástrčky: rozmery v mm, závit M8 x 1, celková dĺžka 16,5 mm, priemer 11,5 mm.

Kruh so štyrmi kvadrantmi, očíslovanými od 1 do 4, každý obsahuje čierny bod.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

prírubová zástrčka

Norma zástrčky

senzorika konektora

Strana pripojenia A

Počet pólov

Datasheety: (PDF)

Doručenie: St 26. 8.

10 Ks

Počet

Celkom (9,99 € / kus)

9,99 €

s DPH

Už len 10 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

86 6119 1100 00004 Séria 718

Prírubový konektor M8
Počet palíc: 4
netienené
ponorné spájkovanie
IP67
UL
Dá sa naskrutkovať spredu

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: II
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 86 6119 1100 00004

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: prírubová zástrčka

Norma zástrčky: senzorika konektora

Strana pripojenia A: M8

Počet pólov: 4

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 86 6119 1100 00004-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Prevedenie

Typ upevnenia

Počet pólov

Menovité napätie

binder 09 3389 00 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560769

09 3389 00 04

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 00 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560770

09 3411 00 03

4 A

zástrčka, rovná

Snap-In

60 V

binder 09 3411 40 03 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560771

09 3411 40 03

4 A

zástrčka, rovná

Snap-In

10 V30 V

binder 70 3420 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560792

70 3420 005 04

4 A

zásuvka, rovná

skrutkovacie

30 V

binder 70 3421 005 04 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 0.5 m, 20 ks

Objednávacie číslo:2560793

70 3421 005 04

4 A

prírubová zástrčka

skrutkovacie

30 V

binder 76 6018 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560976

76 6018 0111 00003-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00004-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2560977

76 6018 0111 00004-0200

4 A

zásuvka, rovná

Snap-In

60 V

binder 76 6018 0111 00006-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 6, 20 ks

Objednávacie číslo:2560978

76 6018 0111 00006-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6018 0111 00008-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 8, 20 ks

Objednávacie číslo:2560979

76 6018 0111 00008-0200

1.5 A

zásuvka, rovná

skrutkovacie

30 V

binder 76 6019 0111 00003-0200 neupravený zástrčkový konektor pre senzory - aktory, piny: 3, 20 ks

Objednávacie číslo:2560980

76 6019 0111 00003-0200

4 A

prírubová zástrčka

Snap-In

60 V

Na stiahnutie

Datasheet

Datasheet 3218462 binder 86 6119 1100 00004 neupravený zástrčkový konektor pre senzory - aktory, 86 6119 1100 00004-20, piny: 4, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú k dispozícii rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
