binder 86 6620 1120 00404 neupravený zástrčkový konektor pre senzory - aktory, 86 6620 1120 00404-20, piny: 4, 1 ks

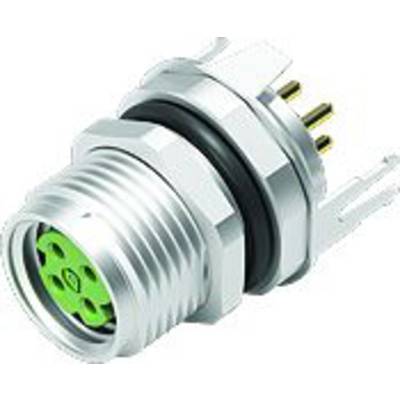

M12 guľatý konektor so zeleným vložením a piatimi zlatými kolíkmi. Používa sa pre priemyselné elektrické prepojenia.

Ilustračný obrázok

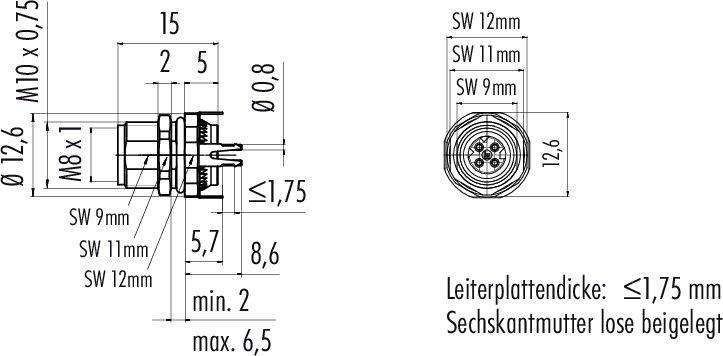

Technický výkres konektora s rozmermi. Priemer 12,6 mm, závit M10 x 0,75, hrúbka dosky plošného spoja ≤ 1,75 mm.

Diagram štvórpólového konektora s očíslovanými kontaktmi od 1 do 4, znázorňujúci ich pozície v kruhovom usporiadaní.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, rovná

Strana pripojenia A

Počet pólov

Menovité napätie

63 V/DC

Datasheety: (PDF)

Doručenie: St 29. 7.

7 Ks

Počet

Min.: 20

Násobky: 20

Celkom (23,99 € / kus)

479,80 €

s DPH

Doprava zadarmo

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

86 6620 1120 00404 Séria 818

Prírubová objímka M8-D
Počet palíc: 4
tienený
ponorné spájkovanie
IP67

Dodatočné informácie:

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 15 mΩ
Skupina izolačných materiálov: III
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Typ montáže: montáž do krytu

Typ: 86 6620 1120 00404

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, rovná

Strana pripojenia A: M8

Počet pólov: 4

Menovité napätie: 63 V/DC

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Kódovanie: typ D

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP67

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 86 6620 1120 00404-20

Obsah: 1 ks

Spĺňa RoHS: áno

Varianty(Všetky ceny sú s DPH)

Typ

Prevedenie

Typ upevnenia

Menovité napätie

binder 86 6620 1120 00404 neupravený zástrčkový konektor pre senzory - aktory, 86 6620 1120 00404-20, piny: 4, 1 ks

Objednávacie číslo:3218499

Tento produkt

86 6620 1120 00404

zásuvka, rovná

skrutkovacie

63 V/DC

binder 77 5429 0000 50704-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 2 m, 20 ks

Objednávacie číslo:2563412

77 5429 0000 50704-0200

zástrčka, rovná

63 V

binder 77 5429 0000 50704-0500 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 5 m, 20 ks

Objednávacie číslo:2563413

77 5429 0000 50704-0500

zástrčka, rovná

63 V

binder 77 5429 5429 50704-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2563414

77 5429 5429 50704-0100

zástrčka, rovná

25 V/AC60 V/DC

binder 77 5429 5429 50704-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 2 m, 20 ks

Objednávacie číslo:2563415

77 5429 5429 50704-0200

zástrčka, rovná

25 V/AC60 V/DC

binder 77 5430 0000 50704-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 2 m, 20 ks

Objednávacie číslo:2563416

77 5430 0000 50704-0200

zásuvka, rovná

63 V/DC

binder 77 5430 0000 50704-0500 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 5 m, 20 ks

Objednávacie číslo:2563417

77 5430 0000 50704-0500

zásuvka, rovná

63 V/DC

binder 77 5430 5429 50704-0100 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 1 m, 20 ks

Objednávacie číslo:2563418

77 5430 5429 50704-0100

zásuvka, rovnázástrčka, rovná

63 V/DC

binder 77 5430 5429 50704-0200 upravený zástrčkový konektor pre senzory - aktory, piny: 4, 2 m, 20 ks

Objednávacie číslo:2563419

77 5430 5429 50704-0200

zásuvka, rovnázástrčka, rovná

63 V/DC

binder 86 6321 1120 00404 neupravený zástrčkový konektor pre senzory - aktory, piny: 4, 20 ks

Objednávacie číslo:2563627

86 6321 1120 00404

prírubová zástrčka

skrutkovacie

63 V/DC

Na stiahnutie

Datasheet

Datasheet 3218499 binder 86 6620 1120 00404 neupravený zástrčkový konektor pre senzory - aktory, 86 6620 1120 00404-20, piny: 4, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
