binder 99 0140 10 05 99 0140 10 05-20 uhlová zásuvka, 1 ks

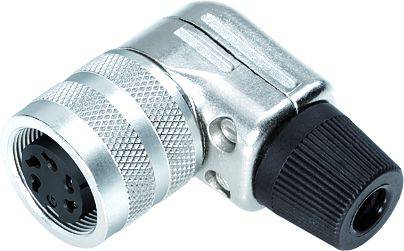

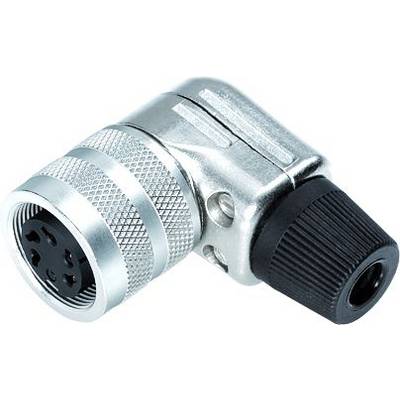

Strieborný, zalomený konektor s čiernym zakončením, vhodný pre audio alebo video zariadenia.

Ilustračný obrázok

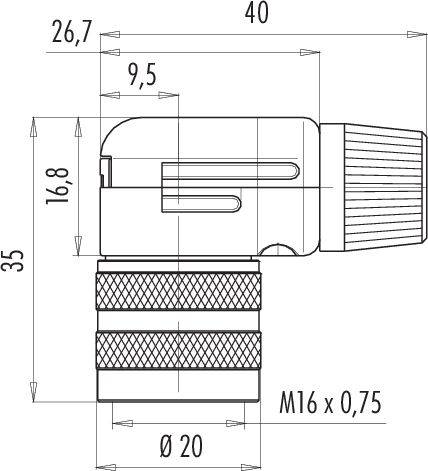

Technický výkres konektora so závitom a rozmermi vrátane M16 x 0,75. Bočný pohľad s detailnými rozmermi.

Schéma zapojenia 5-pinového DIN konektora s očíslovanými pinmi od 1 do 5 usporiadanými v kruhovom vzore.

1/3

Ilustračný obrázok

Kategória výrobku

uhlová zásuvka

Prevedenie

zásuvka, zahnutá

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

4 Ks

Počet

Celkom (25,99 € / kus)

29,99 €

-13 %

25,99 €

s DPH

Už len 4 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 0140 10 05 Séria 682

M16 uhlová zásuvka IP40
Počet palíc: 5
4,0 - 6,0 mm
tienený
spájkovanie
IP40

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 4,0 - 6,0 mm
Typ montáže: káblová montáž

Typ: 99 0140 10 05

Kategória výrobku: uhlová zásuvka

Prevedenie: zásuvka, zahnutá

Počet kontaktov: 5

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 99 0140 10 05-20

Pólov: 5

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 682

Na stiahnutie

Datasheet

Datasheet 3215597 binder 99 0140 10 05 99 0140 10 05-20 uhlová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
