binder 99 0143 12 06 99 0143 12 06-20 uhlová zástrčka, 1 ks

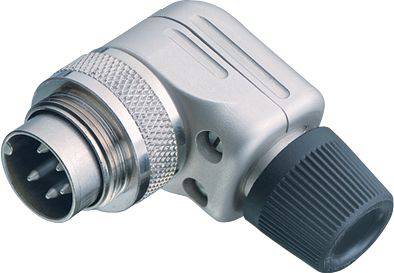

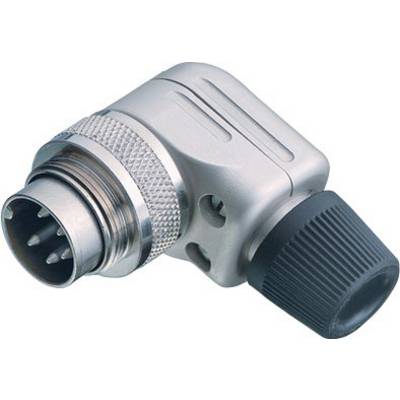

Strieborný, pravouhlý konektor s viacerými kolíkmi a vrúbkovanou čiernou koncovou časťou na upevnenie kábla.

Ilustračný obrázok

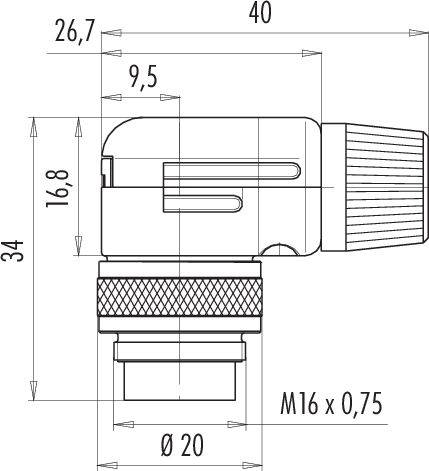

Technický výkres konektora. Rozmery: dĺžka 40 mm, výška 34 mm, priemer 20 mm. Závit M16 x 0,75.

Rozmiestnenie pinov 6-pinového konektora, číslované kontakty 1 až 6, znázornené v smere hodinových ručičiek, stredný kontakt je označený.

1/3

Ilustračný obrázok

Kategória výrobku

uhlová zástrčka

Prevedenie

zástrčka, zahnutá

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (25,99 € / kus)

25,99 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 0143 12 06 Séria 682

Uhlový konektor M16 IP40
Počet pólov: 6 DIN
6,0 - 8,0 mm
tienený
spájkovanie
IP40

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 0143 12 06

Kategória výrobku: uhlová zástrčka

Prevedenie: zástrčka, zahnutá

Počet kontaktov: 6

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 99 0143 12 06-20

Pólov: 6

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 682

Na stiahnutie

Datasheet

Datasheet 3215604 binder 99 0143 12 06 99 0143 12 06-20 uhlová zástrčka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetového, západkového a M16
