binder 99 0154 12 08 99 0154 12 08-20 uhlová zásuvka, 1 ks

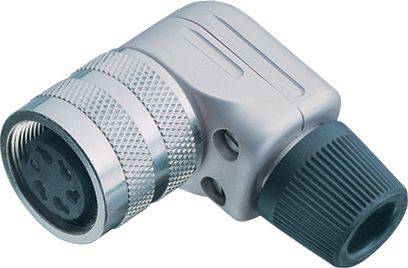

Strieborný, lomený konektor s viacerými kolíkmi a vrúbkovaným čiernym uzáverom pre káblové prepojenia.

Ilustračný obrázok

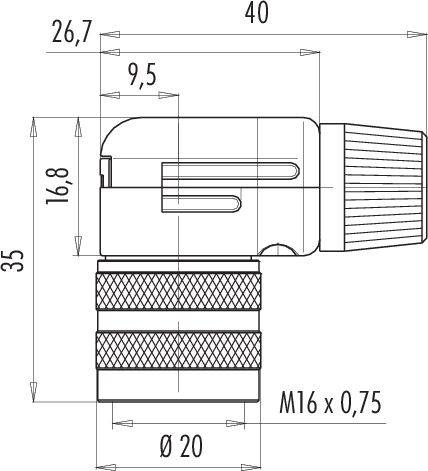

Technický výkres zástrčky s rozmermi 26,7 mm x 40 mm. Obsahuje detaily ako priemer, veľkosť závitu M16 x 0,75.

Guľatá zástrčka s ôsmimi očíslovanými kontaktmi usporiadanými v kruhovom tvare. Každý kontakt je označený číslom od 1 do 8.

1/3

Ilustračný obrázok

Kategória výrobku

uhlová zásuvka

Prevedenie

zásuvka, zahnutá

Počet kontaktov

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 14. 9.

24 Ks

Počet

Celkom (30,99 € / kus)

30,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 0154 12 08 Séria 682

Uhlová zásuvka M16 IP40
Počet pólov: 8 DIN
6,0 - 8,0 mm
tienený
spájkovanie
IP40

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor: ≥ 10¹⁰ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: I
Stupeň znečistenia: 1
Materiál kontaktného telesa: PBT (UL94 V-0)
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 0154 12 08

Kategória výrobku: uhlová zásuvka

Prevedenie: zásuvka, zahnutá

Počet kontaktov: 8

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Uzávierka: skrutka

Menovité napätie: 60 V

Materiál kontaktu: CuSn

Materiál puzdra: zinkový odliatok poniklovaný

: AWG 18

Číslo výrobcu: 99 0154 12 08-20

Pólov: 8

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

Spĺňa RoHS: áno

: IP40

Séria: 682

Na stiahnutie

Datasheet

Datasheet 3215618 binder 99 0154 12 08 99 0154 12 08-20 uhlová zásuvka, 1 ks

Popis

Týchto sedem radov miniatúrnych kruhových konektorov je vhodných pre širokú škálu aplikácií vďaka širokému spektru uzamykacích systémov, usporiadania kontaktov, IP hodnotenia a zakončení. Zákazníci si môžu vybrať medzi push-pull, snap-in, bajonetovým a M16 zamykaním. V závislosti od série sú konektory s 2 až 24 kontaktmi dostupné v káblových alebo prírubových verziách. Typy pripojenia zahŕňajú krimpovacie, ponorné spájkovanie, skrutkové svorky a spájkované spoje, lankové drôty a lisované káble. Rovnako ako všetky spojovacie produkty sú tieto miniatúrne konektory vyrobené z vysoko kvalitných materiálov pre dlhú a spoľahlivú životnosť. Mnohé sú schválené UL a VDE, niektoré sú v súlade s ASIG.

Charakteristika:

• Trieda ochrany IP40, IP67, IP67 tienené alebo IP68
• 2 až 24-pólové
• Verzie s rovným a uhlovým káblom
• Prírubové verzie
• Pozlátené alebo postriebrené mosadzné a bronzové kontakty
• 1000 párovacích cyklov a viac
• Viacnásobné uzamykacie systémy vrátane bajonetu, západky a M16
