binder 99 0437 186 05 neupravený zástrčkový konektor pre senzory - aktory, 99 0437 186 05-20, piny: 5, 1 ks

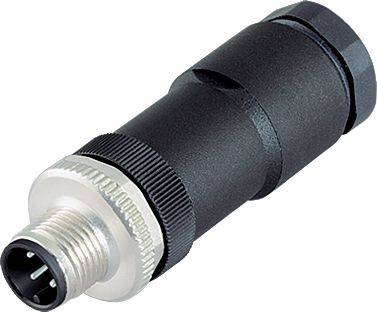

Čierny cylindrický konektor s kovovým závitovým krúžkom, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

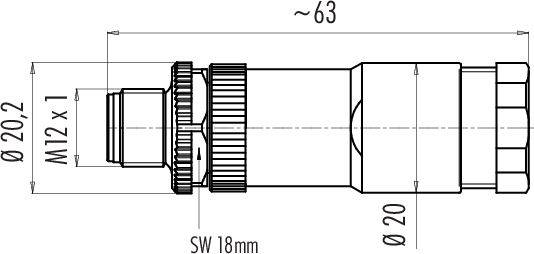

Lineárny technický nákres valcového konektora. Rozmery: dĺžka cca 63 mm, priemer 20,2 mm, závit M12 x 1.

Diagram konektora: Päť číslovaných kontaktných bodov v kruhu, šípka ukazuje na pozíciu 5 v uhle 45 stupňov.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Norma zástrčky

senzorika konektora

Strana pripojenia A

M12

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

118 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 0437 186 05 Séria 713

Konektor dvojitého kábla M12-A
Počet palíc: 5
2 x 2: 2,1 – 3,0 mm / Ø 4,0 – 5,0 mm
netienené
skrutkovacia svorka
IP67
UL

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 8 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Káblový vývod: 2 x 2: 2,1 - 3,0 mm / Ø 4,0 - 5,0 mm
Typ montáže: káblová montáž

Typ: 99 0437 186 05

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: CuSnZn

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 0437 186 05-20

Obsah: 1 ks

Ø kábla do: 5.0 mm

Ø kábla od: 4.0 mm

Priemer kábla (rozsah): 4.0 - 5.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218597 binder 99 0437 186 05 neupravený zástrčkový konektor pre senzory - aktory, 99 0437 186 05-20, piny: 5, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové, ako aj v prírubových verziách. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá konštrukcia
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
