binder 99 0440 016 04 99 0440 016 04-20 guľatý konektor DIN, 1 ks

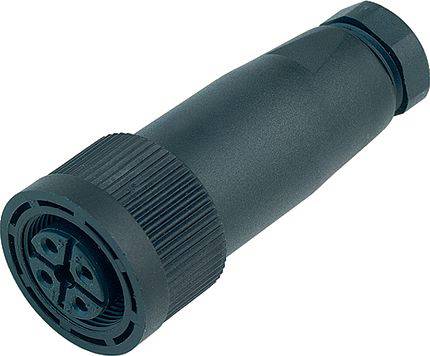

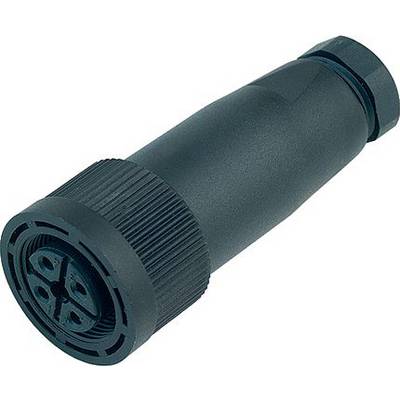

Konektor s okrúhlym, rebrovaným puzdrom a štvorpólovým pripojením. Často sa používa v elektronike a elektrotechnike.

Ilustračný obrázok

Technický výkres valcového konektora so závitom. Hlavné rozmery: priemer 25,5 mm, dĺžka 54 mm, závit M18 x 1.

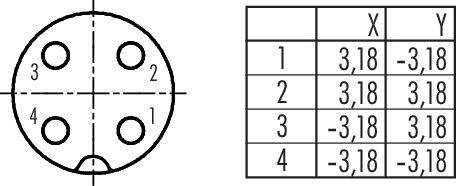

Kruh so štyrmi rovnomerne rozmiestnenými otvormi, očíslovanými od 1 do 4. Vedľa tabuľka so súradnicami 'X', 'Y': 3,18 a -3,18.

1/3

Ilustračný obrázok

Kategória výrobku

guľatý konektor DIN

Prevedenie

zásuvka, rovná

Počet kontaktov

Pripojenie

skrutková svorka

Obsah

1 ks

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (39,99 € / kus)

39,99 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

99 0440 016 04 Séria 714

Káblová zásuvka M18
Počet palíc: 4
10,0 - 12,0 mm
netienené
skrutkovacia svorka
IP67
UL

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 8 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: III
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA (UL94 V-0) / PBT (UL94 V-0)
Zamykanie materiálu: PA
Priechod kábla: 10,0 - 12,0 mm
Typ montáže: káblová montáž

Typ: 99 0440 016 04

Kategória výrobku: guľatý konektor DIN

Prevedenie: zásuvka, rovná

Počet kontaktov: 4

Pripojenie: skrutková svorka

Obsah: 1 ks

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Uzávierka: skrutka

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: PBT

: AWG 16

Číslo výrobcu: 99 0440 016 04-20

Pólov: 4

Maximálny prierez: 1.50 mm²

Rozsah prierezov: 1.50 mm² (max)

Spĺňa RoHS: áno

: IP67

Séria: 714

Na stiahnutie

Datasheet

Datasheet 3215723 binder 99 0440 016 04 99 0440 016 04-20 guľatý konektor DIN, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3215723 binder 99 0440 016 04 99 0440 016 04-20 guľatý konektor DIN, 1 ks

Popis

Napájacie konektory sa používajú na napájanie striedavých motorov, pohonov a motorových spínačov vysokým napätím po dlhšiu dobu, ale aj pre nízkonapäťové aplikácie, ako sú komponenty fieldbus Ethernet a sieťové zariadenia. Ide najmä o kruhové konektory M12, M18 a 7/8 palcov, ktoré si môže zákazník nakonfigurovať tak, aby vyhovovali príslušnej oblasti použitia. Konektory M12 s kódovaním K a S je možné použiť do menovitého napätia 630V AC.

Charakteristika:

• 9 produktových radov
• Rôzne uzamykacie systémy vrátane M12, M18 a 7/8"
• Kódovanie vrátane M12 - S, -K, -T, -L a -US
• Trieda ochrany od IP20 do IP69K
• 2 až 8 kontaktov vrátane 2+PE, 3+PE a 4+PE
• Tienené a tienené
• PUR a PVC puzdro
• Dĺžky káblov od 0,5 m do 10 m
