binder 99 0486 52 08 neupravený zástrčkový konektor pre senzory - aktory, 99 0486 52 08-20, piny: 8, 1 ks

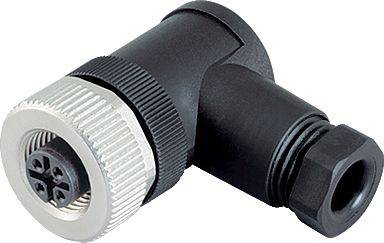

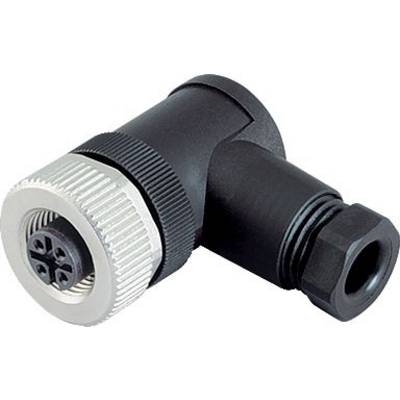

Uhlový konektor s kovovým a plastovým krytom, určený pre priemyselné aplikácie, zobrazuje pripojovacie konce a zaistenie závitu.

Ilustračný obrázok

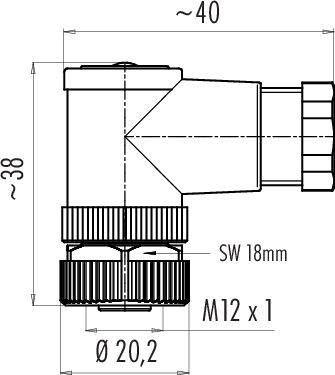

Technický výkres uhlového konektora. Rozmery: 40 mm dĺžka, 38 mm výška, Ø 20,2 mm. Označený ako 'SW 18mm' a 'M12 x 1'.

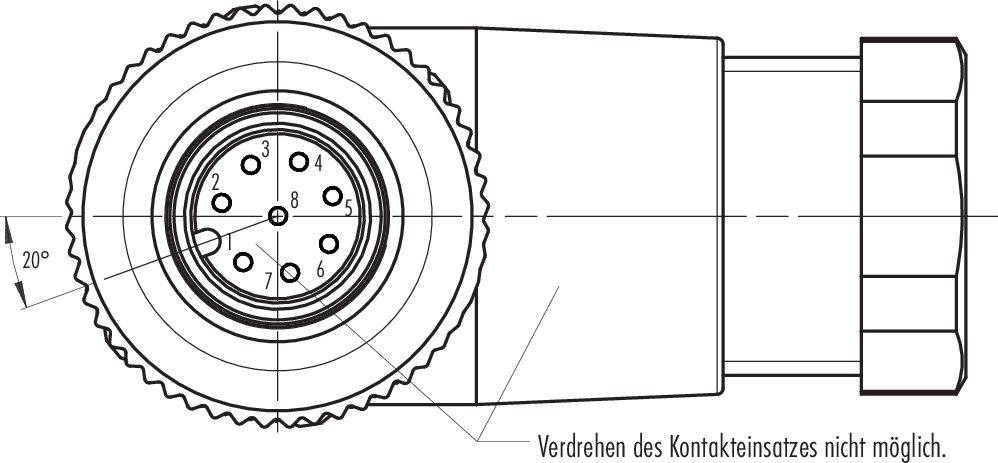

Technický výkres konektora so 20° sklonom. Kontaktné kolíky očíslované. Poznámka: 'Otočenie kontaktnej vložky nie je možné.'

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zásuvka, zahnutá

Strana pripojenia A

M12

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

Doručenie: St 29. 7.

97 Ks

Počet

Celkom (39,99 € / kus)

43,99 €

-9 %

39,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

99 0486 52 08 Séria 713

Uhlová zásuvka M12-A
Počet palíc: 8
netienené
spájkovanie
IP67

Dodatočné informácie:

Technické parametre

EMC vhodnosť: netienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 5 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PBT (UL94 V-0)
Uzamykací materiál: tlakovo liaty zinok, poniklovaný
Priechod kábla: 6,0 - 8,0 mm
Typ montáže: káblová montáž

Typ: 99 0486 52 08

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zásuvka, zahnutá

Strana pripojenia A: M12

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Prierez pripojovacieho vodiča (max.): 0.50 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Au (zlato)

: IP67

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 0486 52 08-20

Obsah: 1 ks

Ø kábla do: 8.0 mm

Ø kábla od: 6.0 mm

Priemer kábla (rozsah): 6.0 - 8.0 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218612 binder 99 0486 52 08 neupravený zástrčkový konektor pre senzory - aktory, 99 0486 52 08-20, piny: 8, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA
