binder 99 1437 991 05 neupravený zástrčkový konektor pre senzory - aktory, 99 1437 991 05-20, piny: 5, 1 ks

Valcový kovový konektor so skrutkovými spojmi na oboch koncoch, pravdepodobne vhodný pre priemyselné káblové prepojenia.

Ilustračný obrázok

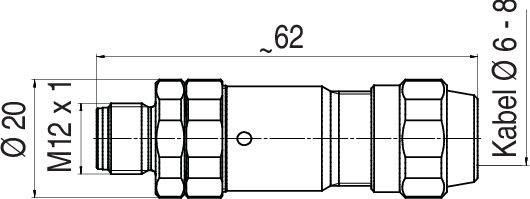

Technický výkres konektora kábla s rozmermi: dĺžka 62 mm, priemer kábla 6-8 mm, závit M12 x 1.

Diagram päťpólovej DIN konektora s očíslovanými kolíkmi. Uhol 45 stupňov je vyznačený v pravom hornom rohu.

1/3

Ilustračný obrázok

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, rovná

Strana pripojenia A

M12

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Doručenie: Pi 2. 10.

185 Ks

Počet

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

99 1437 991 05 Séria 713

Káblový konektor M12-A
Počet palíc: 5
3,0 - 5,5 mm
tienený
skrutkovacia svorka
IP67/IP69K
UL

Technické parametre

EMC vhodnosť: tienené
Izolačný odpor:> 10⁸ Ω
Kontaktný odpor: ≤ 3 mΩ
Skupina izolačných materiálov: III
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál kontaktného telesa: PA
Materiál zámku: nehrdzavejúca oceľ
Priechod kábla: 3,0 - 5,5 mm
Typ montáže: káblová montáž

Druh obalu: Piece

Typ: 99 1437 991 05

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Prevedenie: zástrčka, rovná

Strana pripojenia A: M12

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: Au (zlato)

: IP68/IP69K

Vlastnosti: tienený

Typ upevnenia: skrutkovacie

Číslo výrobcu: 99 1437 991 05-20

Obsah: 1 ks

Ø kábla do: 5.5 mm

Ø kábla od: 3.0 mm

Priemer kábla (rozsah): 3.0 - 5.5 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 3218686 binder 99 1437 991 05 neupravený zástrčkový konektor pre senzory - aktory, 99 1437 991 05-20, piny: 5, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3218686 binder 99 1437 991 05 neupravený zástrčkový konektor pre senzory - aktory, 99 1437 991 05-20, piny: 5, 1 ks

Popis

Tieto konektorové systémy ponúkajú perfektné riešenie pre snímače a akčné členy v mnohých priemyselných odvetviach. Ponúkame konektory v rozsahu od IP40 do IP69K, mnohé so schválením UL, VDE a Ecolab, ako aj modely vyhovujúce FDA. Používatelia si môžu objednať kruhové konektory s 2 až 12 kontaktmi a rôznymi možnosťami ukončenia vrátane spájkovania, krimpovania, ponornej spájky, káblových a lankových zakončení. Konektory so skrutkovým uzamykaním M5, M8 a M12 sú dostupné rovné a uhlové ako aj prírubové verzie. Okrem duo zástrčiek a dvojitých rozdeľovačov je k dispozícii aj veľký výber prepojovacích káblov.

Charakteristika:

• 2 až 12-pólové
• IP40 až IP69K
• Skrutkové zaistenie
• Jednoduchá montáž
• Schválené UL, VDE a Ecolab
• Spojovacie vedenia
• Verzie v súlade s FDA

Tento text bol preložený strojovo.
